Terminale a disconnessione rapida femmina con diametro della linguetta da 5,21 × 0,8 mm. Diametro 4,06 mm
Share to:

Terminale a disconnessione rapida femmina con diametro della linguetta da 5,21 × 0,8 mm. Diametro 4,06 mm

  • M6350FNL-2(8)-R hrb
  • HRB

Descrizione del prodotto

  (205) catalogo terminali.pdf

         Parte n.          A          B          C          D          E          F          G          H  Dimensione del filo          Ins Dia.massimo

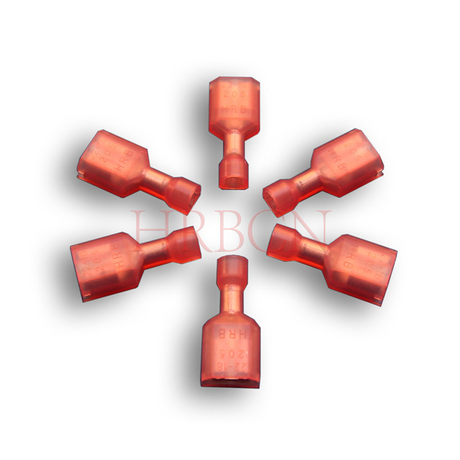

         M6350FN(S)-2(5)-R          0.75          9.75          6.50          21.80          5.30          5.00          28.2          18.85          AWG#22-18          3,05 mm

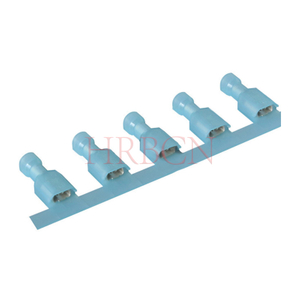

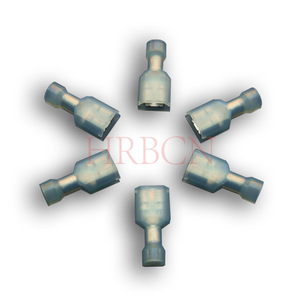

         M6350FN(S)-2(5)-b          0.75          9.75          6.50          21.80          6.10          5.00          28.2          18.85          AWG#22-18          5,84 mm
         M6350FN(S)-2(8)-R          0.75          9.75          6.50          21.80          5.30          5.00          28.2          18.85          AWG16-14          4,06 mm

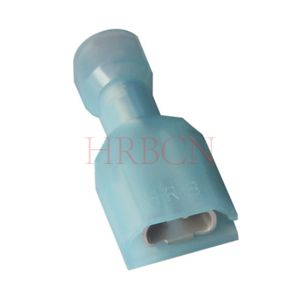

         M6350FN(S)-2(8)-b          0.75          9.75          6.50          21.80          6.10          5.00          28.2          18.85          AWG16-14          6,60 mm





         M          6350          F          N          S          8          (5)          R1
         A          B          C          D          E          F          G          H


 A. Tipo: M=Finito

B. Tipo di prodotto: 6350=Terminale femmina dritto completamente isolato

                             7600=Terminale a bandiera completamente isolato

 C. F=Isolamento completo
 D. N=Nylon
 E. Metodo di imballaggio: S=striscia L=pezzo sfuso
 Serie F.: 1=2,8 mm (0,110 pollici) 2=5,2 mm (0,205 pollici)
                    8=4,8 mm (0,187 pollici)  5=6,3 mm (0,250 pollici)
 G. 5=spessore 0,50 mm (0,020 pollici) 8=spessore 0,80 mm (0,032 pollici)
 H. R=Rosso(22-18 AWG) R1=Isolamento conduttore max.diametro di 3,80 mm
      b=blu (16-14 AWG) b1=Isolamento conduttore max.diametro di 4,50 mm
      Y=Giallo(12-10AWG)



         M          6351          F          N          S          8          (5)          R1          (UN)
         A          B          C          D          E          F          G          H          J


 A. Tipo: M=Finito
 B. Tipo di prodotto: 6351=linguette completamente isolate
 C. F=Completamente isolato
 D. N=Nylon B=Ottone
 E. Metodo di imballaggio: S=striscia L=pezzo sfuso
 Serie F.: 1=2,8 mm (0,110 pollici) 2=5,2 mm (0,205 pollici)
                    8=4,8 mm (0,187 pollici)  5=6,3 mm (0,250 pollici)
 G. 5=spessore 0,50 mm (0,020 pollici) 8=spessore 0,80 mm (0,032 pollici)
 H. R=Rosso(22-18 AWG) R1=Isolamento conduttore max.diametro di 3,80 mm
      b=blu (16-14 AWG) b1=Isolamento conduttore max.diametro di 4,50 mm
 J. A=Tipo con foro cieco, grezzo=Tipo con foro passante


1) Corrente nominale: AWG da #22 a #18: 10 A CA, CC
                              AWG da 16 a 14: 15 A CA, CC
2) Tensione nominale: 300 V CA, CC
3) Temperatura operativa: da -25 ºC a +105 ºC
4) Materiale: Custodia: Nylon66 UL 94V-2
                   Terminale: Ottone.Stagnato
5) Dimensioni linguetta: 4,75*0,8 mm o 4,75*0,5 mm
6) Forza di inserimento e terminale maschio: 7,8 kg (max.)
7) Forza di ritiro e terminale maschio: 3,0 kg (min.)
8) Resistenza alla trazione Cripm: da AWG da #22 a #18: 5,0 kg (min.)
                                               AWG da #16 a #14: 10,0 kg (min.)
9) N. file cUL: E322751
