Descrizione:
Il sistema di connettori filo-filo passo HRB 3.0 è costituito da alloggiamento del connettore e terminale a crimpare, generalmente in alloggiamento a crimpare maschio e femmina, terminali a crimpare maschio e femmina.

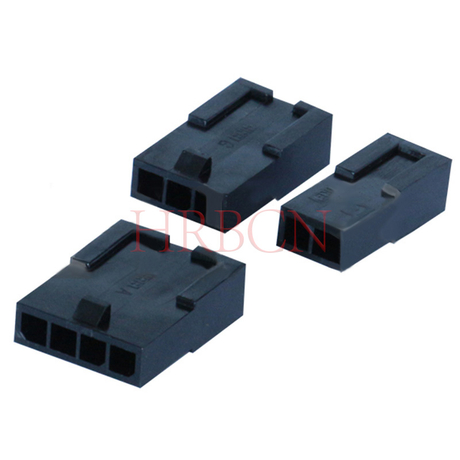

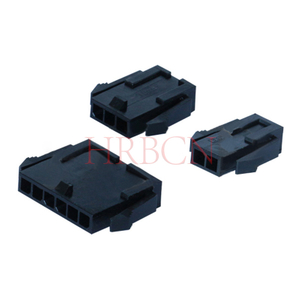

La serie P3020-1×NBC è un alloggiamento elettrico con connettore femmina, fila singola senza orecchie per montaggio a pannello, disponibile in circuiti multipli da 2 poli a 12 poli, utilizzabile con terminale maschio serie T3020 (AWG#20-24; AWG#26-30 entrambi in stagno placcato e placcato in oro per la selezione del cliente), accoppiato con la serie P3025-1×NBH (connettore filo-filo).
parametri tecnici
1) Corrente nominale: 5 A CA, CC
2) Tensione nominale: 250 V CA, CC
3) Temperatura di funzionamento: V2: da -25 ºC a +85 ºC
V0: da -40 ºC a +130 ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min
6) Tensione di resistenza: 1500 V CA/minuto
7) Materiale: Nylon66-UL 94V-2/UL94V-0
8) Numero file cUL: E304945
9) Requisito di forza di ritenzione del terminale nell'alloggiamento: 2,5 kg (min.)
Informazioni sull'ordine:
Connettore con alloggiamento a crimpare spina femmina HRB 3.0, fila singola, da 2 a 12 circuiti, UL 94V-2/0, senza orecchiette per montaggio a pannello, nero
P3020-1×N-B-C
① ② ③④⑤
①: Numero di serie del prodotto HRB
②: numero di fila dell'alloggiamento a crimpare
③: numero di circuiti/poli
④: Colore alloggiamento a crimpare: Nero
⑤: senza orecchie per montaggio a pannello
| Parte NO. | Dimensions | Parte NO. | Dimensions | ||||||
TIP UL94V-2 | TIP UL94V-0 | Circuiti | Oscura: A | Oscura: B | TIP UL94V-2 | TIP UL94V-0 | Circuiti | Oscura: A | Oscura: B |
| P3020-1×2-BC | P3020-1×2-BC(V0) | 2 | 300 | 6.85 | P3020-1×8-BC | P3020-1×8-BC(V0) | 8 | 21.00 | 24.85 |
| P3020-1×3-BC | P3020-1×3-BC(V0) | 3 | 6.00 | 9.85 | P3020-1×9-BC | P3020-1×9-BC(V0) | 9 | 24.00 | 27.85 |
| P3020-1×4-BC | P3020-1×4-BC(V0) | 4 | 9.00 | 12.85 | P3020-1×10-BC | P3020-1×10-BC(V0) | 10 | 27.00 | 30.85 |
| P3020-1×5-BC | P3020-1×5-BC(V0) | 5 | 12.00 | 15.85 | P3020-1×11-BC | P3020-1×11-BC(V0) | 11 | 30.00 | 33.85 |
| P3020-1×6-BC | P3020-1×6-BC(V0) | 6 | 15.00 | 18.85 | P3020-1×12-BC | P3020-1×12-BC(V0) | 12 | 33.00 | 36.85 |
| P3020-1×7-BC | P3020-1×7-BC(V0) | 7 | 18.00 | 21.85 | |||||
| Parte n. | Poli | SPQ (Imballaggio: sacchetto di plastica) | File CAD |
| P3020-1×2-BK | 2 | 1000 | |
| P3020-1×3-BK | 3 | 1000 | |
| P3020-1×4-BK | 4 | 1000 | |
| P3020-1×5-BK | 5 | 1000 | |
| P3020-1×6-BK | 6 | 1000 | |
| P3020-1×7-BK | 7 | 1000 | |
| P3020-1×8-BK | 8 | 1000 | |
| P3020-1×9-BK | 9 | 1000 | |
| P3020-1×10-BK | 10 | 1000 | |
| P3020-1×11-BK | 11 | 1000 | |
| P3020-1×12-BK | 12 | 1000 | |
Informazioni dettagliate:
| Categoria | Connettore per alloggiamenti a crimpare |
| Marca | Connettore HRB |
| Applicazione | Alimentazione, connettore filo-filo |
| Circuiti | 2-12 circuiti |
| Colore | Nero (bianco personalizzato) |
| Infiammabilità | UL94V-2/UL94V-0 |
| Genere | Femmina |
| Conforme al filo incandescente | Sono disponibili sia 'Sì' che 'No'. |
| Inserimento della parte di accoppiamento | Nessuno |
| Blocca sulla parte di accoppiamento | SÌ |
| Materiale: resina | Nylon |
| Numero di righe | Separare |
| Tipo di imballaggio | Borsa in polietilene |
| Montaggio a pannello | NO |
| Passo: interfaccia di accoppiamento | Passo 3,0 mm |
| Pitch - Interfaccia di terminazione | Passo 3,0 mm |
| Polarizzato alla parte accoppiata | SÌ |
| Impilabile | NO |
| Intervallo di temperatura: operativo | da -25 ºC a +85 ºC e Da -40 ºC a +130 ºC |
Applicazione del prodotto:
Essiccatori
Congelatori
Macchine da gioco
Stampanti
Frigorifero
Scanner
Sistemi di sicurezza
Distributori automatici
Lavatrice
Elettrodomestici
Energia solare
Mozzi
Alimentazioni e distribuzione elettrica
Router
Server
Accoppiamento con le parti (filo a filo):
P3025 3.0 connettore degli alloggiamenti delle prese
Usa con:
T3020 3.0 connettore maschio con terminali a crimpare
1) Corrente nominale: 5 A CA, CC
2) Tensione nominale: 250 V CA, CC
3) Operativo ttemperatura: V2: da -25 ºC a +85 ºC
V0: da -40 ºC a +130 ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min
6) Tensione di resistenza: 1500 V CA/minuto
7) Materiale: Nylon66-UL 94V-2/UL94V-0
8) Numero file cUL: E304945
9) Requisito di forza di ritenzione del terminale nell'alloggiamento: 2,5 kg (min.)
