La maggior parte dei connettori impermeabili sono grandi, difficili da gestire in un ambiente di produzione e costosi. Soddisfare la domanda dei clienti di connettori piccoli e impermeabili, facili da utilizzare ed economici è stata a lungo una sfida.

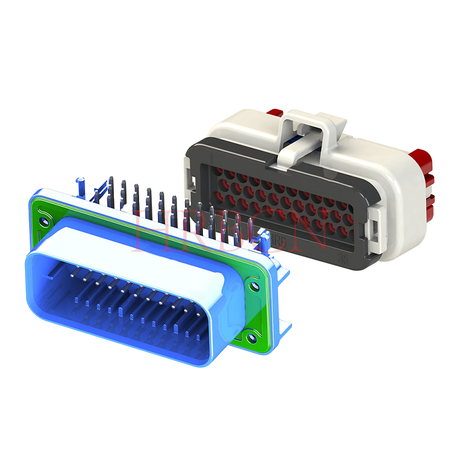

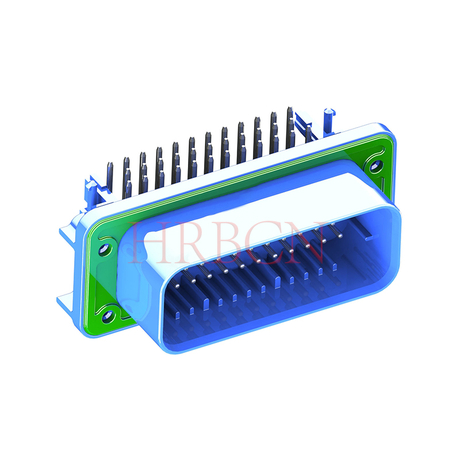

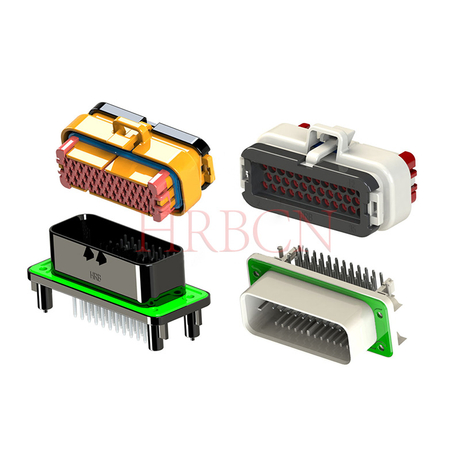

Il connettore elettrico impermeabile cavo-scheda A-M4021R-2XN-C è conforme a multi-PIN 8.14.23.35, quattro numeri PIN e 5 colori a prova di fibbia ed è conforme al livello di impermeabilità IP67 di IEC 60529. Utilizza una fila da 4,0 mm distanziatori ed è adatto per versioni a doppia fila. Coppia di perni diritti e perni curvi per versione da circuito stampato.

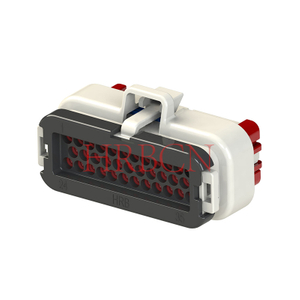

Connettore impermeabile cavo-scheda:
Il connettore impermeabile cavo-scheda offre quattro posizioni PIN in 8.14.23.35 e fornisce una soluzione economicamente vantaggiosa utilizzando contatti presa placcati in bronzo fosforoso. Come la versione cavo-filo, il contatto cavo-scheda il sistema ha una potenza nominale di 8 A e gestisce cavi da 16-20 AWG. I connettori protetti sono dotati di contatti stagnati in lega di rame, sono disponibili con ingresso verticale o superiore, sono progettati e progettati per uso generale nonché con PC rivestito ('incapsulato') schede.La spina è inoltre progettata per accettare cavi attraverso questa presa del connettore per una maggiore flessibilità.
Caratteristica:
Prestazioni impermeabili
Contiene anello di tenuta
Robusta guarnizione in gomma
Struttura a doppia molla
Shell al blocco terminale
Serratura interna della cassa
Gamma cavi: AWG #16-20
Applicazione:
macchina elettrica
Motociclo elettrico ATV
yacht
lidar
Applicazioni impermeabilizzanti per esterni
La maggior parte dei connettori impermeabili sono di grandi dimensioni, difficili da gestire in un ambiente di produzione e costosi.Soddisfare le esigenze dei clienti di un connettore impermeabile con fattore di forma ridotto, facile da maneggiare e conveniente è stata a lungo una sfida.
HRB connettore elettrico impermeabile filo-filo soddisfa l'esigenza di un connettore impermeabile con fattore di forma ridotto.Ha un grado di impermeabilità IP67 secondo IEC 60529. Ha un passo di 3,5 mm (da contatto a contatto)
Connettore impermeabile filo-filo:
Il connettore impermeabile filo-filo è disponibile in 2,3,4,5,6 e 8 posizioni.Questi connettori impermeabili offrono una soluzione economicamente vantaggiosa utilizzando un contatto a linguetta in ottone stagnato e un contatto a presa placcato in lega di rame.Il sistema di contatto ha una potenza nominale di 3 A e cavi da 24-22 AWG.
Caratteristica:
Prestazioni impermeabili
Anello di tenuta contenuto
Guarnizione in gomma solida
Costruzione a doppia molla
Serrature da alloggiamento a terminale
Blocco dell'alloggiamento interno
Applicazione:
Veicolo elettrico
Moto elettrica
Telecamera per automobile integrata impermeabile
Batteria automobilistica integrata impermeabile
Applicazioni impermeabilizzanti per esterni
Specifica:
Corrente nominale: 17 A CA, CC max.
Tensione nominale: 250 V, CA CC
Resistere Voltaggio: 1000 V CA/minuto CA/minuto
Resistere alla resistenza: 1000 mΩ max.
Intervallo di temperatura: da -40 gradi a +120 gradi
Cavo applicabile: da AWG da #16 a #20
1) Corrente nominale: 3 A CA, CC max.
2) Tensione nominale: 100 V CA, CC
3) Intervallo di temperatura: da -55 ºC a +85 ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min
6) Tensione di resistenza: 1000 V CA/minuto
8) Grado di impermeabilità: IPX7 di IEC 60529
9) Applicabilità terminale: AWG#26-22 (isolamento OD 1,4-1,7 mm)
10) Materiale: Bronzo fosforoso
11) Finitura: stagnato (Ni 30-50U'' Sn 80-12U'')
12) Spessore: 0,25 mm
