D: Quali sono i parametri di base del terminale di disconnessione maschio completamente isolato da 6,35 mm (AWG16-14)?
A: Tipo di terminale a disconnessione rapida: linguette/tipo dritto
Dimensioni filo: AWG16-14 (1,31-2,08 mm²)
Larghezza linguetta di accoppiamento: 6,35(0,250')
Spessore della linguetta di accoppiamento: 0,8 mm
Gamma di diametri di isolamento compatibili: 4,06 mm/6,60 mm

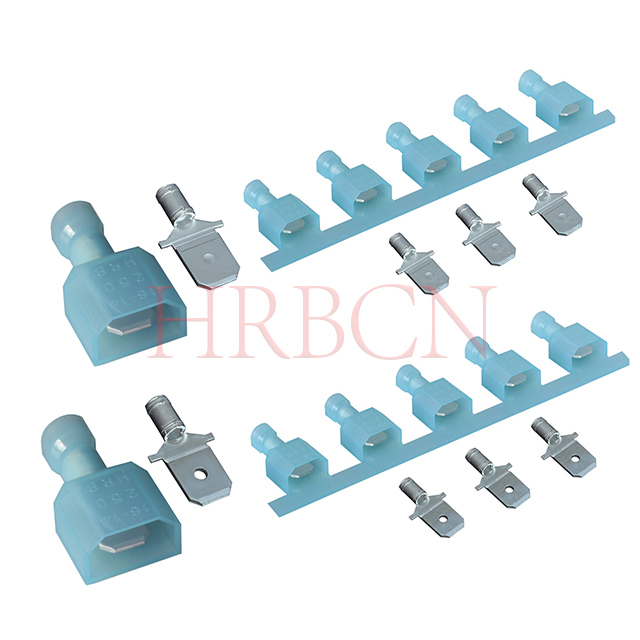

D: Quali sono le differenze tra M6351FNS-5(8)-b; M6351FNS-5(8)-b1; M6351FNS-5(8)-b(A); Terminali M6351FNS-5(8)-b1(A)? Come scegliere quello giusto?
R: Appartengono tutti alla serie di terminali diritti maschio completamente isolati da 6,35 mm M6351FNS.
Le regole di codifica sono le seguenti:
①: 5(8) indica lo spessore della linguetta del terminale: 0,8 mm.
②: b / b1 rappresentano diversi diametri interni di isolamento e intervalli di diametro del filo, entrambi per il cablaggio AWG16-14. b=Ins. Diametro massimo: 4,06 mm; b1=Ins. Diametro massimo: 6,60 mm.
③: Senza suffisso (A) adotta la struttura Hole Detent con elevate prestazioni di bloccaggio e antivibrazione; con suffisso (A) adotta la struttura Dimple Detent per un collegamento e uno scollegamento più fluidi con forza di bloccaggio standard.
Guida alla selezione:
①: Scegliere b/b1 senza suffisso (A) per scenari che richiedono un bloccaggio saldo e resistenza alle vibrazioni;
②: Selezionare b(A) / b1(A) per applicazioni che richiedono un facile inserimento ed estrazione con richiesta di bloccaggio convenzionale;
③: Scegli b o b1 in base al diametro esterno effettivo del filo per garantire una perfetta crimpatura e adattamento dell'isolamento.
D: Qual è il MOQ per il terminale isolato da 6,35 mm 0,250'?
A: MOQ: 5000 pezzi/articolo.
D: Qual è il tempo di consegna per il terminale isolato da 6,35 mm 0,250'?
R: L/T: 3-4 settimane.
D: Qual è la temperatura massima consentita per questo terminale da 6,35 mm?
R: La temperatura massima è 105ºC
D: Qual è la differenza tra i connettori da 4,75 mm e 6,35 mm?
R: La differenza è la larghezza della linguetta del terminale. I connettori da 4,75 mm sono più piccoli e utilizzati per applicazioni più leggere, mentre quelli da 6,35 mm
i connettori gestiscono correnti più elevate.
D: Come faccio a scegliere la dimensione AWG corretta?
R: Seleziona il connettore in base al calibro del tuo filo. Questo prodotto è progettato per cavi AWG16-14, garantendo una corretta aderenza alla crimpatura.
D: Questi connettori sono isolati?
R: Sì, sono dotati di un manicotto completamente isolato per prevenire cortocircuiti e migliorare la sicurezza.
D: Quali dimensioni del cavo sono supportate da AWG16-14?
R: Questo terminale è adatto a cavi AWG16-14, con un'area di sezione trasversale adatta per applicazioni di cablaggio elettrico e automobilistico generale a corrente media.
D: Qual è la differenza tra i modelli con e senza suffisso (A)?
①Senza suffisso (A):

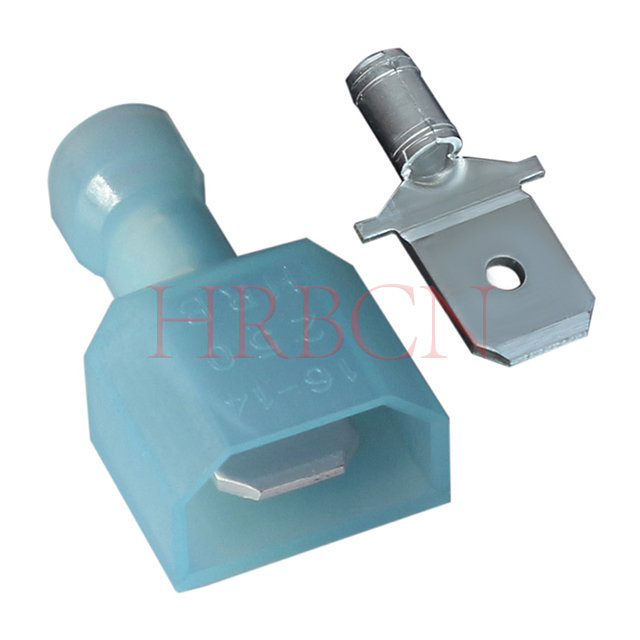

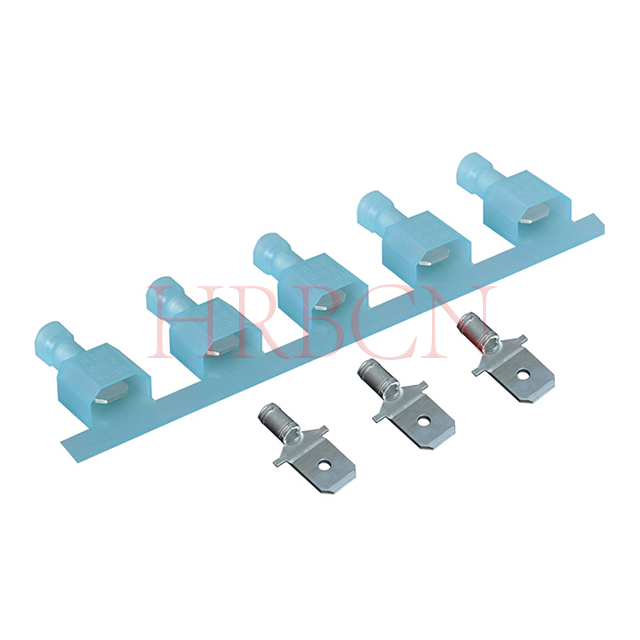

Adotta una struttura di trattenimento del foro. Si blocca mediante l'impegno del foro circolare, caratterizzato da forte ritenzione, anti-disimpegno e resistenza alle vibrazioni.
②Con suffisso (A):

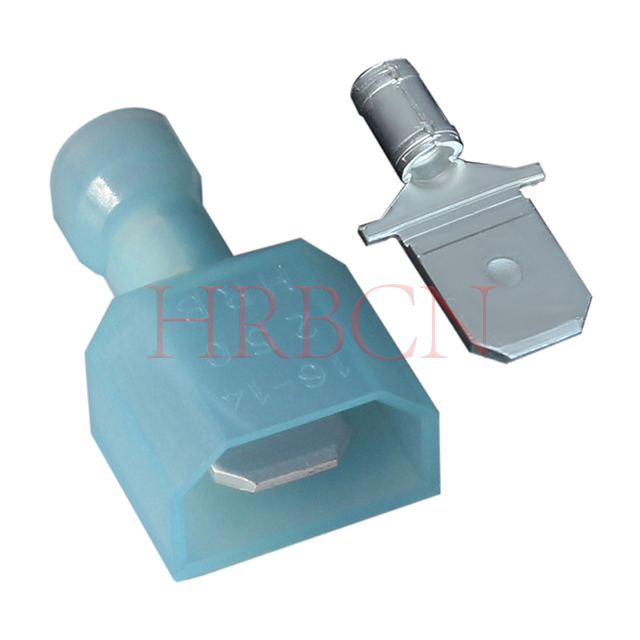

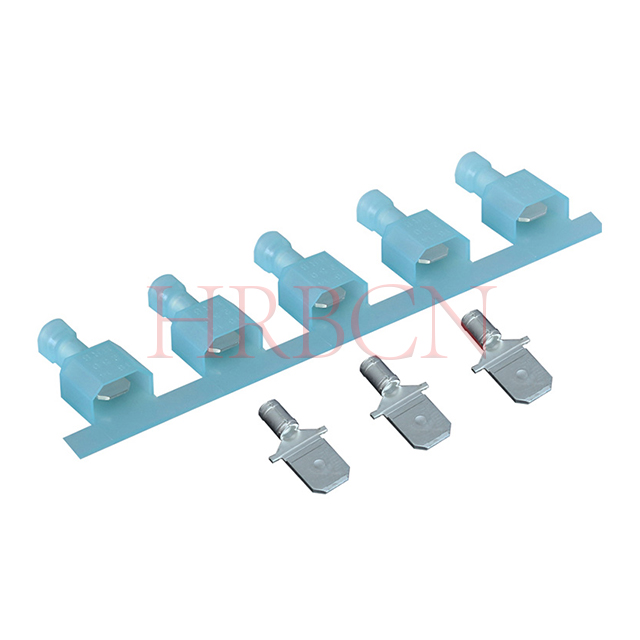

Adotta una struttura Dimple Detent. Si posiziona mediante la compressione della fossetta della molla, garantendo un inserimento ed un'estrazione più fluidi con una forza di bloccaggio standard.
D: Cos'è un terminale di disconnessione maschio da 6,35 mm?
R: Il terminale di disconnessione maschio da 6,35 mm è un tipo di terminale a forcella da 0,250 pollici con una larghezza della linguetta di 6,35 mm.
Si tratta di un componente cavo-collegamento completamente isolato realizzato in ottone stagnato e nylon ignifugo, ampiamente accoppiato con terminali femmina da 6,35 mm per una connessione e disconnessione rapida.
È comunemente utilizzato nei cablaggi automobilistici, negli elettrodomestici e nelle apparecchiature industriali per il collegamento di circuiti, disponibile in diverse gamme di diametro del filo di AWG12-10, AWG16-14 e AWG22-18.
D: Qual è la differenza tra l'accoppiamento con terminali femmina diritti e terminali femmina a bandiera? Come scegliere la tipologia giusta?
R: Sia i terminali femmina diritti che i terminali femmina a bandiera possono accoppiarsi con i terminali di disconnessione maschio con le stesse specifiche.
Le differenze principali riguardano la direzione di installazione, il layout del cablaggio e lo scenario applicativo:
①: Il terminale femmina dritto adotta una struttura diritta in linea, con cablaggio e connessione in direzione orizzontale diritta.
②: Il terminale femmina a bandiera presenta un design a bandiera ad angolo retto, ruotando la direzione del cablaggio di 90 gradi per l'instradamento laterale e l'installazione salvaspazio.
③: Le prestazioni elettriche, la corrente nominale e la struttura di bloccaggio del fermo sono identiche per entrambi i tipi con la stessa dimensione della linguetta e lo stesso diametro del filo.
Guida alla selezione:
①: Scegliere terminali femmina diritti per cablaggio lineare, disposizione del cablaggio diretto e spazio di installazione sufficiente.
②: selezionare terminali femmina a bandiera per spazio di montaggio limitato, instradamento ad angolo di 90° e cablaggio interno compatto dell'apparecchiatura.
③: Mantenere la stessa larghezza della linguetta e lo stesso diametro del filo AWG per garantire un perfetto accoppiamento con i terminali maschio corrispondenti.
D: Quali sono le differenze tra i terminali 0.110', 0.187', 0.205' e 0.250'? Come scegliere la taglia giusta?
R: Questi numeri si riferiscono alla larghezza della linguetta dei terminali a disconnessione rapida in pollici:
0,110' è la dimensione più piccola per i circuiti ausiliari e di segnale a bassa corrente;
0,187' è la dimensione generica più comune per il cablaggio a corrente leggera media;
0,205' offre un'area di contatto più ampia per una corrente più elevata e una connessione più stabile;
0,250' è la dimensione più grande, progettata per circuiti principali per carichi pesanti e ad alta potenza.
Per la selezione, abbinare la larghezza della linguetta del terminale al connettore di accoppiamento, all'AWG del filo, alla corrente di lavoro e allo spazio di installazione. Utilizzare dimensioni più piccole per le linee di segnale e dimensioni più grandi per l'alimentazione principale e le applicazioni ad alta corrente.
