D: Quali sono i parametri di base del terminale di disconnessione femmina completamente isolato da 4,75 mm (AWG 22-18)?
A: Tipo di terminale a disconnessione rapida: tipo a presa/bandiera
Dimensioni filo: AWG22-18 (0,32-0,82 mm²)
Larghezza linguetta di accoppiamento: 4,75(0,187')
Spessore della linguetta di accoppiamento: 0,5 mm/0,8 mm
Gamma di diametri di isolamento compatibili: 3,05 mm/5,84 mm

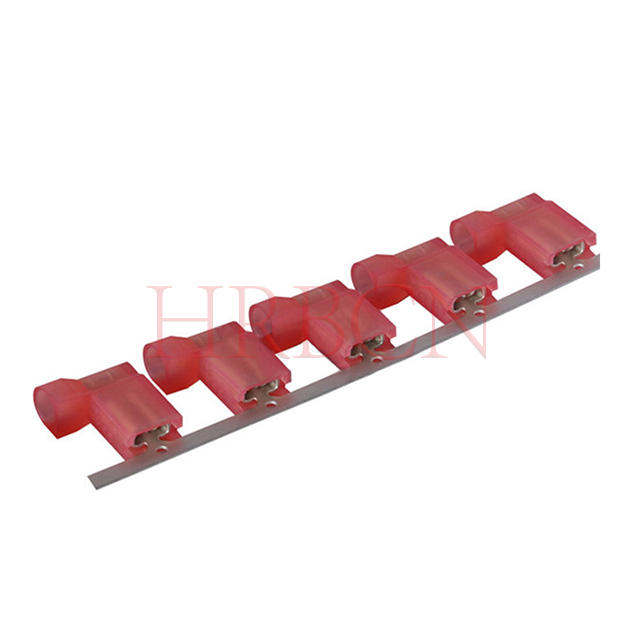

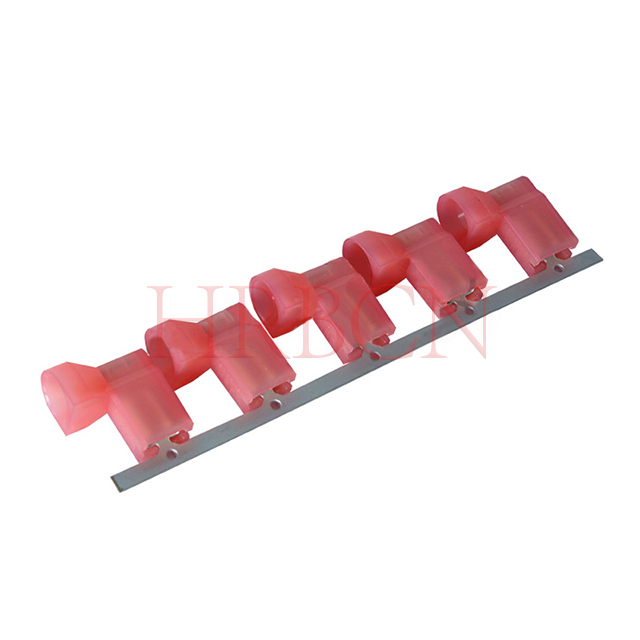

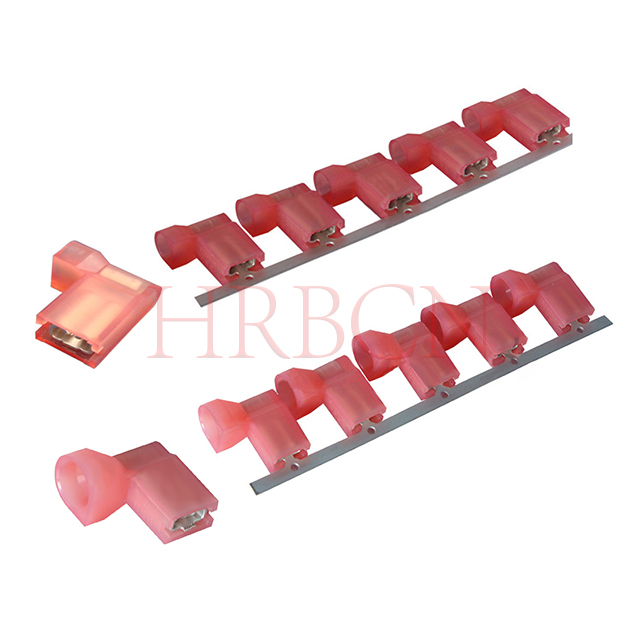

D: Quali sono le differenze tra i terminali M7600FNS-8(5)-R, M7600FNS-8(8)-R, M7600FNS-8(5)-R1, M7600FNS-8(8)-R1? Come scegliere quello giusto?
R: Appartengono tutti alla serie di terminali a bandiera femmina completamente isolati M7600FNS da 4,75 mm.
Le regole di codifica sono le seguenti:
①: (5) / (8) indica lo spessore della linguetta del terminale: rispettivamente 0,5 mm e 0,8 mm.
②: R/R1 rappresentano diversi diametri interni di isolamento e intervalli di diametro del filo, entrambi per cablaggio AWG 22-18. R=Ins. Diametro massimo: 3,05 mm;
R1=Ins. Diametro massimo: 5,84 mm.
③: Lo spessore della linguetta da 0,8 mm offre una migliore conduttività, una maggiore resistenza alle vibrazioni e una maggiore capacità di carico rispetto al tipo da 0,5 mm.
Guida alla selezione:
①: scegliere 0,5 mm (5) per il cablaggio generale convenzionale a corrente medio-bassa;
②: Selezionare 0,8 mm (8) per applicazioni ad alta corrente, ad alta intensità di vibrazioni e per impieghi gravosi;
③: Scegli R o R1 in base al diametro esterno effettivo del filo per garantire una perfetta crimpatura e adattamento dell'isolamento.
D: Qual è il MOQ per il terminale isolato da 4,75 mm 0,187'?
A: MOQ: 5000 pezzi/articolo.
D: Qual è il tempo di consegna per il terminale isolato da 4,75 mm 0,187 '?
R: L/T: 3-4 settimane.
D: Qual è la temperatura massima consentita per questo terminale da 4,75 mm?
R: La temperatura massima è 105ºC
D: Questa presa AWG 22-18 può essere utilizzata in ambienti soggetti a vibrazioni nel settore automobilistico?
R: Sì, questa presa AWG22-18 presenta una ritenzione sicura del contatto che resiste ai tipici livelli di vibrazioni automobilistiche. È adatto per cablaggi automobilistici generali a corrente leggera e media se installato secondo le specifiche.

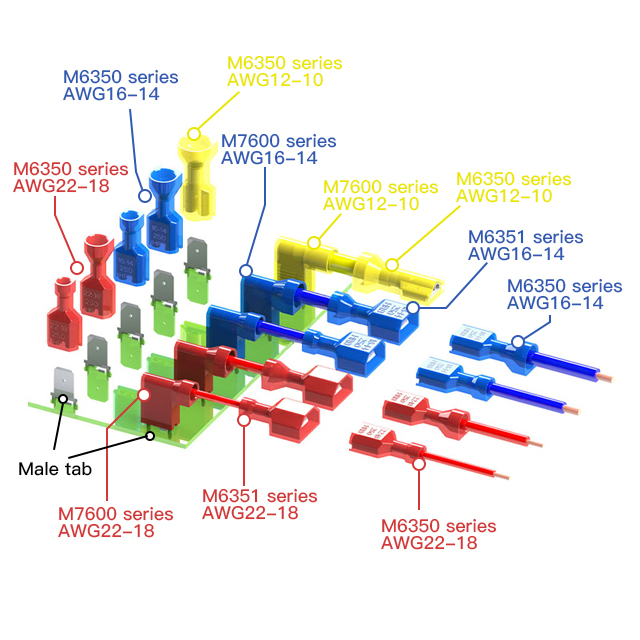

D: Qual è la differenza tra i connettori da 4,75 mm e 6,35 mm?
R: La differenza è la larghezza della linguetta del terminale. I connettori da 4,75 mm sono più piccoli e utilizzati per applicazioni più leggere, mentre quelli da 6,35 mm
i connettori gestiscono correnti più elevate.
D: Come faccio a scegliere la dimensione AWG corretta?
R: Seleziona il connettore in base al calibro del tuo filo. Questo prodotto è progettato per cavi AWG 22-18, garantendo una corretta aderenza alla crimpatura.
D: Questi connettori sono isolati?
R: Sì, sono dotati di un manicotto completamente isolato per prevenire cortocircuiti e migliorare la sicurezza.
D: Quali dimensioni dei cavi sono supportate da AWG 22-18?
R: I terminali AWG 22-18 sono progettati per cavi con un'area di sezione trasversale adatta per applicazioni elettriche a corrente da bassa a media.
D: Quali certificazioni hanno i connettori HRB (UL, RoHS, REACH)?
R: I connettori HRB possiedono le certificazioni UL/cUL, RoHS e REACH, oltre alle principali approvazioni automobilistiche e industriali.
UL/cUL: certificato secondo UL 1977 (file n. E322751)

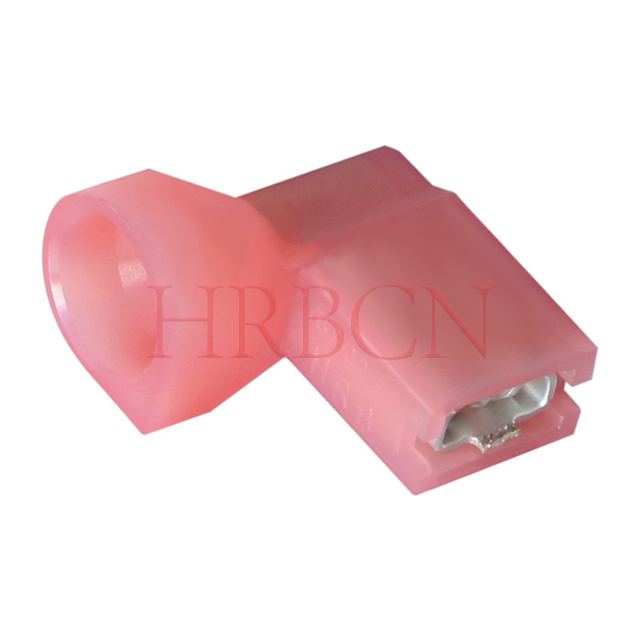

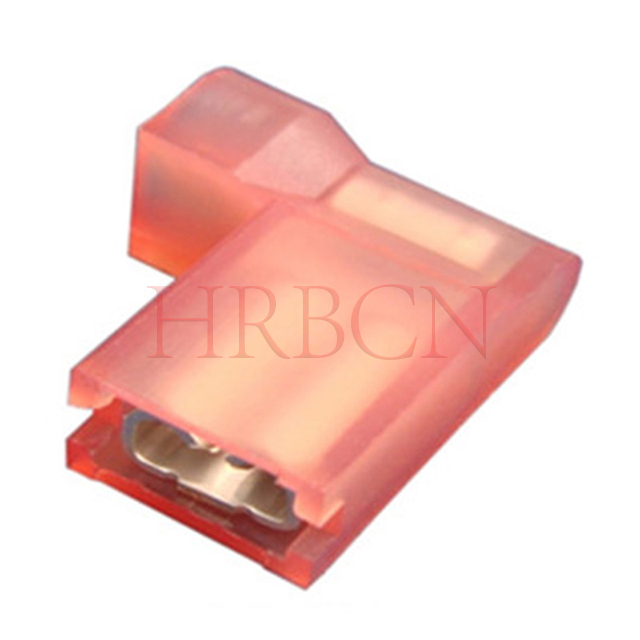

D: Cos'è un terminale di disconnessione femmina da 4,75 mm?
Un terminale di disconnessione femmina da 4,75 mm è un tipo di connettore elettrico progettato per adattarsi a una linguetta maschio da 4,75 mm, consentendo collegamenti rapidi e sicuri.

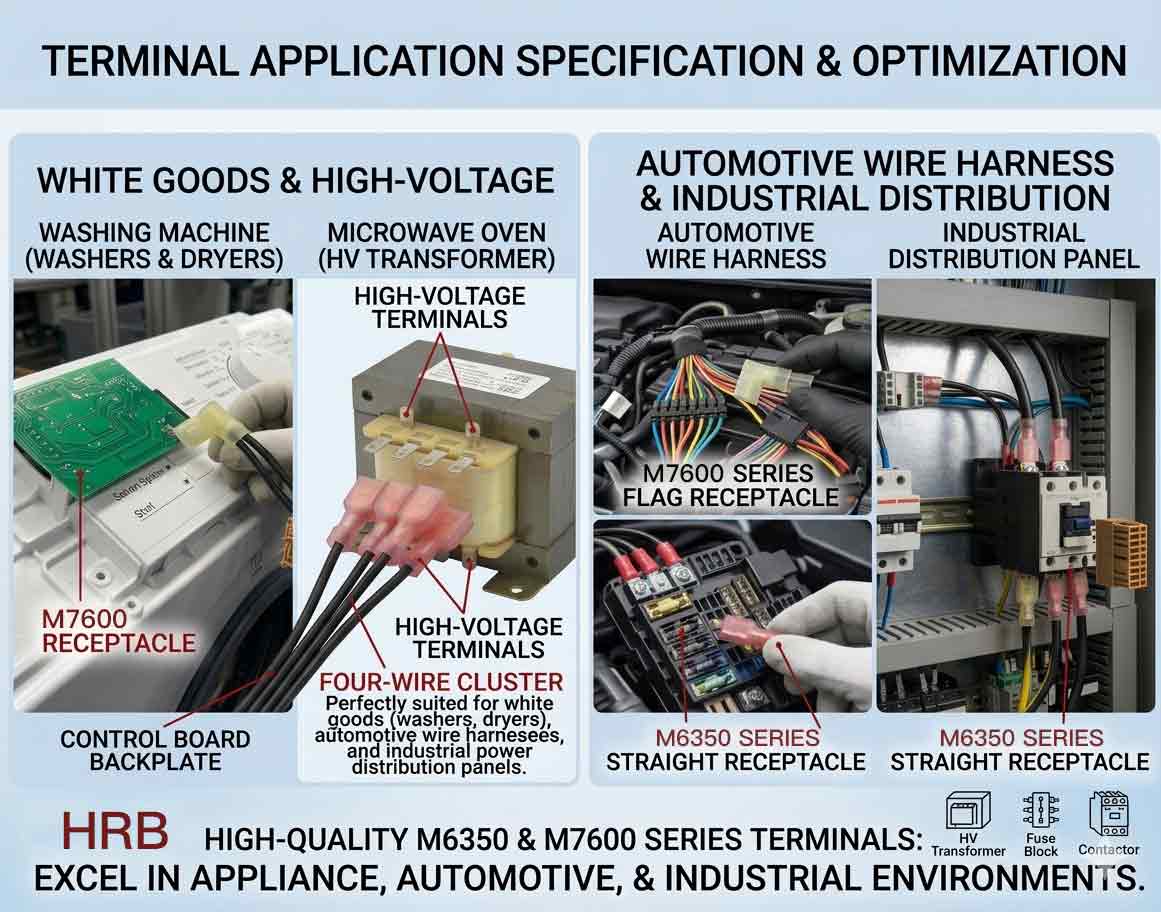

D: Questo terminale è adatto all'uso automobilistico?
R: Sì, questo terminale di disconnessione femmina completamente isolato è ampiamente utilizzato nei sistemi di cablaggio automobilistico grazie alla sua connessione sicura e
resistenza alle vibrazioni.
D: Qual è la differenza tra terminali femmina diritti e terminali femmina a bandiera? Come scegliere la tipologia giusta?
R: I terminali femmina diritti presentano una struttura diritta in linea per l'installazione del cablaggio diretto, adatta per spazi ristretti e instradamento del cablaggio in linea.
I terminali a bandiera sono dotati di un design a bandiera ad angolo retto, che consente il cablaggio laterale e una facile saldatura o crimpatura. Sono ideali per aree di cablaggio affollate e montaggio verticale su PCB.
Scegli il tipo dritto per il cablaggio lineare in linea; selezionare il tipo di bandiera per instradamento ad angolo retto, spazio di installazione limitato e connessione lato PCB.
