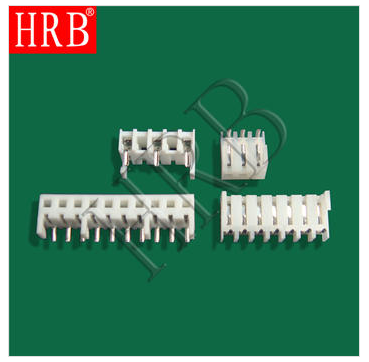

Il concetto base di connettore scheda-scheda è collegare insieme diversi circuiti stampati.Attualmente è il prodotto connettore con la capacità di trasmissione più elevata tra tutti i tipi di prodotti connettori.Le parti strutturali di base del connettore scheda-scheda sono le seguenti: contatti, isolanti, gusci e accessori.Questo articolo introduce principalmente in dettaglio la sua struttura di base.
L'articolo contiene quanto segue:
1,I contatti del connettore scheda-scheda
2, Gli isolanti del connettore scheda-scheda
3,I gusci del connettore scheda-scheda
4,Gli accessori del connettore scheda-scheda
1,I contatti del connettore scheda-scheda
I contatti sono le parti principali del connettore per completare la funzione di connessione elettrica.Generalmente una coppia di contatti è composta da un contatto maschio e da un contatto femmina e il collegamento elettrico viene completato con l'inserimento dei contatti femmina e maschio.
La forma del contatto maschio è cilindrica (perno tondo), a colonna quadrata (perno quadrato) o piatta (spina), che è una parte rigida.Il contatto maschio è generalmente realizzato in ottone o bronzo fosforoso.
L'elemento di contatto è la presa, che è la parte fondamentale della coppia di contatti.Si basa sulla struttura elastica che si deforma elasticamente quando viene inserita nel perno per generare forza elastica per formare uno stretto contatto con l'elemento di contatto maschio per completare la connessione.
Esistono molti tipi di strutture dei jack, inclusi quelli cilindrici (divisi, con collo), a diapason, a sbalzo (fessura longitudinale), di tipo pieghevole (fessura longitudinale, a forma di 9), a forma di scatola (jack quadrato) e martinetti a molla con filo iperboloide, eccetera.
2, Gli isolanti del connettore scheda-scheda
L'isolante è spesso chiamato anche base o piastra di montaggio.La sua funzione è quella di disporre gli elementi di contatto in base alla posizione e alla spaziatura richieste e di garantire le prestazioni di isolamento tra gli elementi di contatto e tra l'elemento di contatto e l'alloggiamento.Buona resistenza di isolamento, resistenza alla tensione e facilità di lavorazione sono i requisiti di base per la selezione dei materiali isolanti da trasformare in isolanti.
3,I gusci del connettore scheda-scheda
La conchiglia è anche chiamata conchiglia.È la copertura esterna del connettore scheda-scheda.Fornisce protezione meccanica per la scheda di montaggio isolante integrata e i pin e fornisce l'allineamento della spina e della presa durante l'accoppiamento, quindi fissa il connettore scheda-scheda al dispositivo.
4,Gli accessori del connettore scheda-scheda
Gli accessori si dividono in accessori strutturali ed accessori di installazione.Accessori strutturali come anello di serraggio, chiave di posizionamento, perno di posizionamento, perno di guida, anello di collegamento, serracavo, anello di tenuta, guarnizione, ecc. Installare accessori come viti, dadi, viti, anelli elastici, ecc. La maggior parte degli accessori ha standard parti e parti comuni.
Nella progettazione del connettore scheda-scheda, per ottenere una permutazione ad alta densità e prestazioni di contatto stabili, vengono solitamente utilizzati metodi di contatto a foglio stretto.Nella struttura terminale del connettore sono presenti due strutture di accoppiamento: terminali ciechi e terminali stampati.La selezione delle materie prime deve mantenere un certo grado di resistenza e tenacità.Deve avere resistenza alle alte temperature e un basso coefficiente di dilatazione termica.
Con il continuo sviluppo dei connettori e delle tendenze del mercato, anche i connettori scheda-scheda si stanno evolvendo verso pareti sottili, passo ridotto e ad alte prestazioni.È ampiamente utilizzato nel campo elettronico, come telefoni cellulari, computer, tablet, dispositivi indossabili, ecc.
