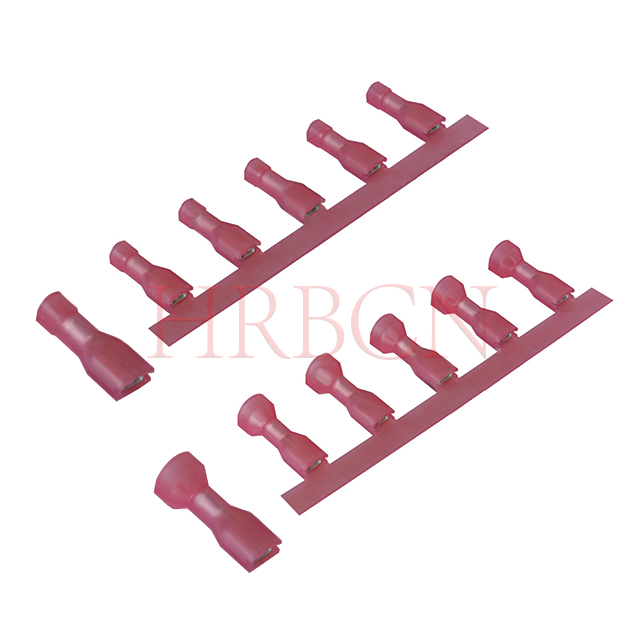

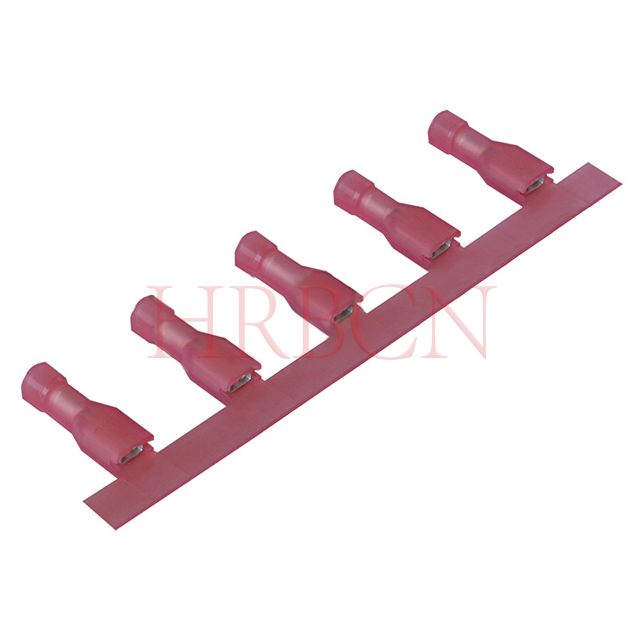

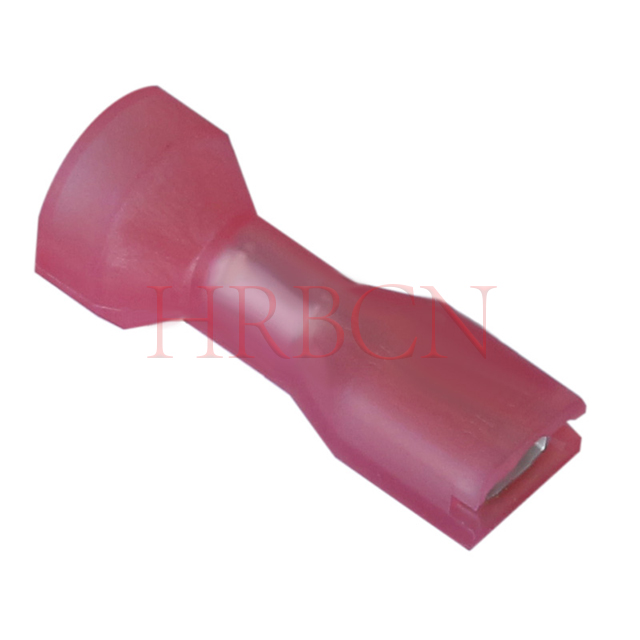

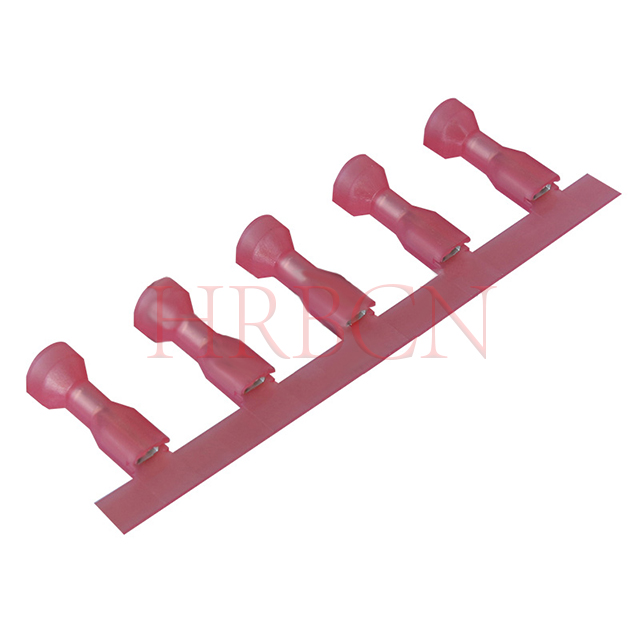

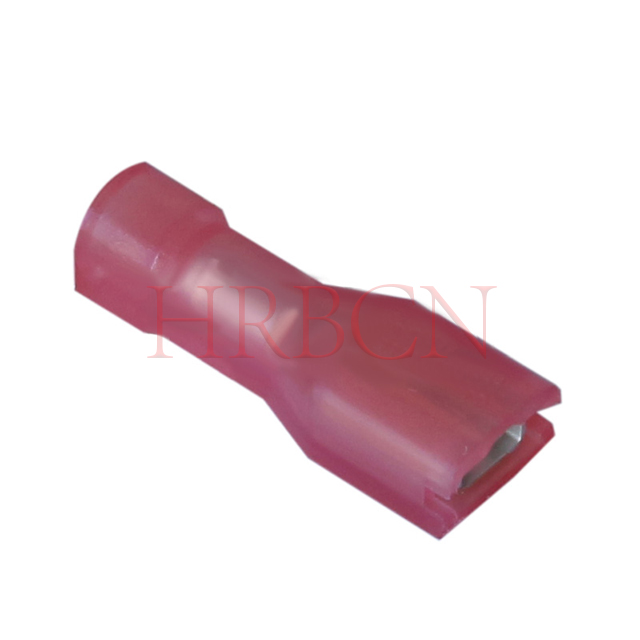

Presa femmina isolata diritta AWG22-18 da 2,8 mm(0,110') 0,32-0,82 mm²

M6350FNL-1(5)-R; M6350FNL-1(5)-R1; M6350FNL-1(8)-R; M6350FNL-1(8)-R1
Tipo di terminale a disconnessione rapida: presa
Dimensioni filo: AWG22-18 (0,32-0,82 mm²)
Larghezza linguetta di accoppiamento: 2,8(0,110')
Spessore della linguetta di accoppiamento: 0,5 mm/0,8 mm
Gamma di diametri di isolamento compatibili: 3,05 mm/5,84 mm
Stato di disponibilità:
Quantità:
Richiesta Aggiungere al carrello

  • M6350FNL-1(5)-R; M6350FNL-1(5)-R1; M6350FNL-1(8)-R; M6350FNL-1(8)-R1

  • HRB

  • 8536909000

Definizione P/N

Codice HRBSpessore della linguetta di accoppiamento
Gamma di diametri di isolamento compatibiliSPQ(pezzi)
M6350FNL-1(5)-R2,8x0,5 mm3,05 mm1000/confezione
M6350FNL-1(5)-R12,8x0,5 mm5,84 mm1000/confezione
M6350FNL-1(8)-R2,8x0,8 mm3,05 mm1000/confezione
M6350FNL-1(8)-R12,8x0,8 mm5,84 mm1000/confezione

  • Tipologia: M=Finito

  • Tipo prodotto: 6350=Terminale femmina dritto completamente isolato

  • F=Isolamento completo

  • N=Nylon

  • Metodo di imballaggio: S=striscia L=pezzo sfuso

  • Serie: 1=2,8 mm (0,110 pollici)

  • 5=spessore 0,50 mm (0,020 pollici) 8=spessore 0,80 mm (0,032 pollici)

  • R=Rosso(22-18 AWG), Ins. Diametro massimo: 3,05; R1=Rosso(22-18 AWG), Ins. Diametro massimo: 5,84

Parametri tecnici

  • Corrente nominale: 10 A CA, CC

  • Tensione nominale: 300 V CA, CC

  • Temperatura operativa: da -25 ºC a +105 ºC

  • Materiale: Custodia: Nylon66 UL 94V-2;  Terminale: Ottone. Stagnato

  • Dimensioni linguetta: 2,8x0,8 mm o 2,8x0,5 mm

  • Cavo applicabile: AWG22-18 (0,32-0,82 mm²)

  • Gamma di diametri di isolamento compatibili: 3,05 mm/5,84 mm

  • La forza di inserimento e il terminale maschio: ≤7,8 kg

  • La forza di ritiro e il terminale maschio: ≥ 3,0 kg

  • Terminale di linea e forza: ≥5,0 kg

Caratteristica del prodotto

Caratteristiche del terminale: fermacavo

Capacità: singola

Crimpatura: crimpatura F

Tipo di canna: chiusa

Termina a: filo e cavo

Con isolamento: completamente isolato

Tipo di ritenzione dell'accoppiamento: serratura fossetta


Conformità

  • Direttiva RoHS UE (UE) 2015/863 che modifica l'allegato II della direttiva 2011/65/UE

  • Direttiva sui veicoli fuori uso (2000/53/CE)

  • AfPS GS 2019: 01 PAK-Idrocarburi policiclici aromatici (IPA)

  • Regolamento Europeo POP (UE) 2019/1021

  • Regolamento Europeo POP (UE) 2024/2570

  • Regolamento Europeo POP (UE) 2025/718

  • Regolamento Europeo POP (UE) 2023/1608

  • Regolamento Europeo POP (UE) 2019/1021

  • Regolamento Europeo POP (UE) 2025/843

  • Regolamento Europeo POP (UE) 2025/1930

  • Regolamento (CE) Np 1907/2006 relativo al REACH


Certificati di prodotto

Approvazioni e certificazioni di sicurezza: UL&cUL

Grado di infiammabilità UL: UL 94V-2

I terminali universali ad attacco rapido completamente isolati sono ampiamente applicati in vari campi, tra cui in particolare:
  1. Elettrodomestici: sistemi HVAC, frigoriferi, lavatrici, lavastoviglie, forni e scaldabagni, che forniscono collegamenti elettrici sicuri e convenienti per i componenti elettrici domestici.
  2. Settore automobilistico: sistemi di cablaggio per veicoli, tra cui illuminazione, sensori, attuatori e sistemi ausiliari per veicoli elettrici, che garantiscono una connessione stabile anche in condizioni di vibrazioni.
  3. Controlli industriali: motori, azionamenti, alimentatori, PLC, sensori e pannelli di controllo, che soddisfano le esigenze del cablaggio industriale a bassa tensione.
  4. Elettronica e illuminazione: alimentatori, driver LED, elettronica di consumo e apparecchiature audio, con isolamento affidabile e prestazioni di connessione rapida.
Scopo generale: adatto per connessioni di segnale e alimentazione a bassa tensione a bassa/media tensione, corrente ridotta e sicure a sgancio rapido, ampiamente utilizzato nei settori degli elettrodomestici, automobilistico, industriale e delle apparecchiature elettroniche.
