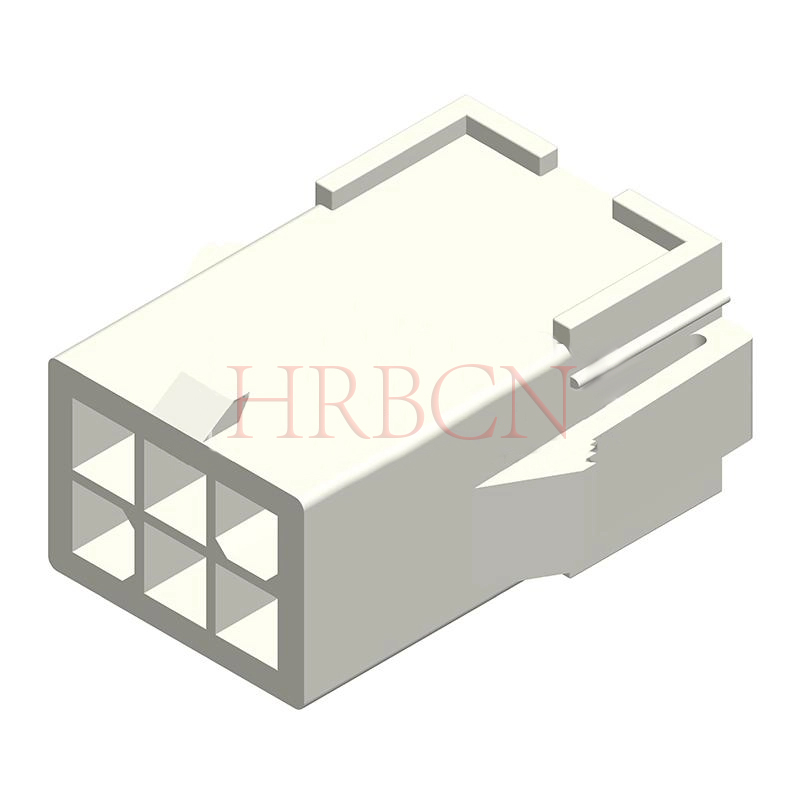

Custodia con cappuccio a doppia fila UL94V-0

Descrizione:

Il sistema di connettori filo-filo, filo-scheda con passo HRB 4.14 è costituito da alloggiamento del connettore, terminale a crimpare e intestazione pin (wafer), generalmente in alloggiamento a crimpare maschio, alloggiamento a crimpare femmina, terminali a crimpare femmina e maschio, angolo retto e intestazione pin verticale (wafer).

La serie P1020-2xN-NHK (nylon UL94V-2, colore naturale) e P1020-2xN-WHK (nylon UL94V-0, colore bianco)  è un alloggiamento elettrico con connettore femmina, tripla fila, disponibile in circuiti da 2 poli a 6 poli, utilizzando con terminale maschio serie T1020 (AWG#18-22; AWG#24-26) sia stagnato che stagnato placcato oro per la selezione del cliente), accoppiato con le  serie P1010-2×NNH (nylon UL94V-2, colore naturale) e P1010-2×NWH (nylon UL94V-0, colore bianco) (connettore filo-filo).

Parametri tecnici :

1) Corrente nominale: 7 A CA, CC
2) Tensione nominale: 600 V CA, CC
3) Temperatura di funzionamento: V2: da -25ºC a +85ºC
                                           V0: da -40ºC a +105ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min.
6) Tensione di resistenza: 1500 V CA/minuto
7) Materiale: NylonUL94V-2/NylonUL94V-0
8) Requisito di forza di ritenzione del terminale nell'alloggiamento: 4,0 kg (min.)
9) Dimensioni del cavo: da AWG da #18 a #26
10) N. file cUL: E304945

Informazioni per l'ordinazione:

Custodia con spina a doppia fila HRB con passo 4,14 mm con alette per montaggio a pannello, PA 66 UL94V-0, colore bianco, 4 e 6 poli.

P1020 -2x N -L -A -K

       ①     ②  ③    ④⑤  ⑥

①:  numero di serie del prodotto HRB

②:  numero della riga dell'intestazione del pin

③:  numero di circuiti/poli per fila

④:  colore alloggiamento a crimpare: naturale/bianco

⑤: Specie di connettore: alloggiamento

⑥: Connettore dell'alloggiamento con orecchie per montaggio a pannello.

P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK catalogo.pdf
