Connettori RAST per elettrodomestici: applicazioni di cablaggio in lavatrici e frigoriferi

La crescente complessità dei controlli elettronici nei moderni elettrodomestici richiede sistemi di cablaggio che garantiscano una produzione priva di difetti e un’affidabilità a lungo termine. I produttori di elettrodomestici devono affrontare costi elevati associati a errori di assemblaggio manuale, guasti ai cablaggi dovuti a vibrazioni o cicli termici e rigorosi requisiti di conformità alla sicurezza globale. L'errato collegamento di una singola connessione su una catena di montaggio dai ritmi frenetici porta a guasti delle apparecchiature, costose rilavorazioni o pericolosi guasti elettrici sul campo.

Per risolvere questi colli di bottiglia nella progettazione e nella produzione, l’industria si affida allo standard RAST (Raster Anschluss Steck Technik). Questa struttura standardizzata funge da spina dorsale del cablaggio degli elettrodomestici moderni . Integrando dimensioni di passo standardizzate, codifica fisica, opzioni di accoppiamento diretto e indiretto e metodi di terminazione altamente efficienti, i sistemi RAST eliminano le congetture in fabbrica. Gli ingegneri progettano architetture di alimentazione e segnale sicure mentre i team di produzione beneficiano della produzione automatizzata di cablaggi e di processi di assemblaggio infallibili.

Punti chiave

• Assemblaggio standardizzato: i connettori RAST utilizzano codifica fisica, polarizzazione (poka-yoke) e codifica a colori standardizzata per eliminare errori di accoppiamento errato durante l'assemblaggio dell'apparecchio ad alta velocità.

• Passo specifico per l'applicazione: RAST 2.5 (passo 2,5 mm) è ottimizzato per sensori e connessioni PCB a bassa corrente, mentre RAST 5.0 (passo 5,0 mm) gestisce l'erogazione di potenza ad alta corrente per motori e compressori.

• Efficienza di produzione: la compatibilità con la terminazione automatizzata del contatto di spostamento dell'isolamento (IDC) riduce significativamente i tempi di produzione del cablaggio rispetto alla crimpatura tradizionale e consente un efficiente cablaggio a catena.

• Flessibilità architetturale: la scelta tra accoppiamento diretto (scheda sul bordo) e accoppiamento indiretto (tramite header) consente agli ingegneri di bilanciare i costi del PCB con i requisiti di ritenzione meccanica.

• Conformità normativa: la specifica di connettori RAST che soddisfano lo standard IEC 60335-1 (test del filo incandescente) e utilizzano materiali privi di alogeni è obbligatoria per mitigare i rischi di incendio negli elettrodomestici non presidiati.

Connettori RAST: soluzione di cablaggio principale per elettrodomestici

La transizione dal cablaggio discreto ai cablaggi standardizzati segna un enorme cambiamento nella produzione di elettrodomestici. Storicamente, le linee di assemblaggio si basavano su morsettiere, capocorda e terminali a forcella individuali disparati e proprietari. Questo approccio tradizionale richiedeva un intenso lavoro manuale. Gli addetti all'assemblaggio dovevano leggere schemi elettrici complessi e instradare manualmente i singoli cavi verso terminali specifici. Ciò introduceva rischi elevati di cablaggio incrociato e qualità di terminazione incoerente. Spinto inizialmente dalla spinta dell'industria europea degli elettrodomestici verso l'automazione, lo standard RAST è emerso per unificare le topologie di connessione.

Stabilendo un quadro dimensionale e di accoppiamento comune, i produttori ora utilizzano macchine per la lavorazione dei cablaggi completamente automatizzate. Queste macchine tagliano, spelano e terminano migliaia di cavi all'ora con assoluta precisione. Ciò riduce drasticamente i tempi ciclo ed elimina l’errore umano dalla fase di preparazione del filo.

La selezione dei connettori giusti per gli elettrodomestici richiede il rispetto di rigorosi criteri ingegneristici di base. Il collegamento deve resistere a forti vibrazioni meccaniche generate da motori e pompe per una durata compresa tra dieci e quindici anni. I materiali devono tollerare cicli termici estremi, dall'ambiente sotto zero di un congelatore all'elevato calore ambientale vicino a un compressore. Le moderne schede di controllo richiedono fattori di forma salvaspazio senza compromettere l'elevata rigidità dielettrica, garantendo un isolamento sicuro tra i circuiti logici a bassa tensione e l'alimentazione di rete ad alta tensione.

L’adozione di uno standard universale migliora sostanzialmente l’economia della produzione. Alloggiamenti e terminali standardizzati riducono la complessità dell'inventario su più linee di prodotti. I team di approvvigionamento acquistano componenti provenienti da diversi produttori conformi senza costringere i team di progettazione a riprogettare i circuiti stampati (PCB). Gli strumenti standardizzati per la terminazione dei cavi riducono le spese in conto capitale negli impianti di assemblaggio globali, garantendo una qualità costante sia che il cablaggio sia costruito in Europa, Asia o nelle Americhe.

RAST 2.5 vs. RAST 5.0: scegliere la tonalità giusta per gli elettrodomestici bianchi

La scelta tra i connettori RAST 2.5 e RAST 5.0 dipende dal carico elettrico, dallo spazio disponibile sulla PCB e dai requisiti dell'apparecchio. RAST 2.5 è generalmente adatto per connessioni di segnale compatte, mentre RAST 5.0 supporta applicazioni di potenza a corrente più elevata negli elettrodomestici.

RAST 2.5: Sensori e applicazioni a basso consumo

I connettori RAST 2.5 presentano un passo di 2,5 mm e sono comunemente utilizzati per segnali a bassa corrente e circuiti di controllo. Sono adatti per sensori di temperatura del frigorifero, pressostati di lavatrice e pannelli di visualizzazione degli elettrodomestici. Il loro design compatto consente di risparmiare spazio sul PCB e supporta il cablaggio ad alta densità, con valori di corrente che dipendono dalla serie specifica di connettori.

RAST 5.0: erogazione di potenza e carichi ad alta corrente

I connettori RAST 5.0 utilizzano un passo di 5,0 mm e in genere supportano valori di corrente più elevati, con alcuni modelli fino a 16 A in condizioni specifiche. Sono ampiamente utilizzati nei motori delle lavatrici, nei compressori dei frigoriferi, negli elementi riscaldanti e nelle pompe. Il design del terminale più ampio supporta una trasmissione affidabile della potenza e stabilità meccanica.

Variazioni di dispersione, spazio libero e inclinazione

Le distanze superficiali e libere sono essenziali per prevenire guasti elettrici nei circuiti degli apparecchi ad alta tensione. I connettori RAST 5.0 offrono una maggiore spaziatura tra i contatti, mentre le configurazioni selezionate utilizzano posizioni di contatto omesse per ottenere una spaziatura effettiva maggiore, come 7,5 mm o 10 mm. Gli ingegneri devono verificare le distanze di isolamento, i valori di tensione e gli standard di sicurezza applicabili.

Confronto rapido: RAST 2.5 contro RAST 5.0

Conclusione fondamentale: utilizzare RAST 2.5 per connessioni compatte di segnale e controllo e RAST 5.0 per circuiti di apparecchi a corrente più elevata, a condizione che il connettore selezionato soddisfi le specifiche elettriche, meccaniche e di sicurezza richieste.

Quadro decisionale: vincoli di corrente, tensione e spazio

Per semplificare il processo di selezione tra i due standard RAST primari, i team di ingegneri valutano parametri elettrici e meccanici specifici.

Selezione connettori RAST per lavatrici

Le lavatrici presentano uno degli ambienti operativi più ostili per i componenti elettromeccanici. Il cablaggio interno deve sopravvivere a un decennio di movimenti violenti, esposizione chimica e rapide fluttuazioni di temperatura.

Resistenza alle vibrazioni nei cicli di centrifuga ad alto numero di giri

Le moderne lavatrici a carica frontale superano spesso i 1400 giri al minuto durante la centrifuga finale. Ciò genera un'intensa oscillazione meccanica in tutto il telaio. Il tamburo agisce come un enorme carico sbilanciato, provocando sferzate e vibrazioni continue del cablaggio. Se un connettore non ha una forza di ritenzione sufficiente, questa vibrazione provoca lo sfregamento dei contatti.

Il fretting comporta movimenti microscopici che consumano la placcatura protettiva in stagno o oro sui terminali. Ciò espone il metallo base sottostante, che si ossida rapidamente. L'ossidazione aumenta la resistenza elettrica, generando calore e eventualmente causando un guasto della connessione. Per contrastare questo problema, un di alta qualità connettore RAST è dotato di robusti meccanismi di bloccaggio. I fermi di bloccaggio interni fissano il terminale all'interno dell'alloggiamento. I blocchi ad attrito esterni o i fermi attivi ancorano il connettore all'intestazione PCB o alla scheda edge. Queste caratteristiche garantiscono che la connessione rimanga a tenuta di gas ed elettricamente stabile indipendentemente dallo squilibrio del fusto.

Mitigazione dell'umidità e dell'esposizione chimica

I connettori RAST utilizzati nelle lavatrici devono resistere all'umidità, ai vapori dei detergenti e all'esposizione chimica. I materiali dell'alloggiamento resistenti all'umidità, come il PA66 adeguatamente specificato, aiutano a mantenere la resistenza meccanica e la stabilità del connettore. Gli ingegneri dovrebbero verificare la compatibilità dei materiali, le condizioni operative e la resistenza alla corrosione per garantire prestazioni affidabili a lungo termine.

Configurazioni di cablaggio del motore e della pompa

I connettori RAST 5.0 sono comunemente utilizzati per motori di lavatrici, pompe di scarico e altri collegamenti a corrente più elevata. Il passo più ampio supporta terminali di alimentazione adatti e robusti modelli di cablaggio. L'accoppiamento indiretto con basette montate su PCB può migliorare la stabilità meccanica, ridurre lo stress sui giunti di saldatura e mantenere connessioni elettriche affidabili in caso di vibrazioni.

Reti di sensori con collegamento a margherita

I connettori IDC RAST possono semplificare il cablaggio del sensore della lavatrice supportando configurazioni loop-through o daisy-chain compatibili. Questo approccio riduce la complessità del cablaggio, il peso del cablaggio e i costi di assemblaggio per i sensori di temperatura, velocità e livello dell'acqua. Una corretta progettazione delle terminazioni garantisce connessioni affidabili e una produzione automatizzata efficiente.

Selezione connettori RAST per frigoriferi

I connettori del frigorifero devono supportare collegamenti elettrici affidabili in caso di funzionamento continuo, fluttuazioni di temperatura, condensa e spazio di installazione limitato. La scelta tra RAST 2.5 e RAST 5.0 dipende dai requisiti di alimentazione, dalle condizioni ambientali e dal layout del PCB.

Sfide del ciclo termico e della condensazione

I connettori del frigorifero devono resistere alle variazioni di temperatura, al funzionamento a bassa temperatura e alla condensa. I materiali adatti dell'alloggiamento e i contatti resistenti alla corrosione aiutano a prevenire rotture, ossidazioni e guasti di connessione. I tecnici dovrebbero verificare i valori nominali della temperatura operativa e la resistenza all'umidità per ottenere prestazioni affidabili nei compartimenti congelatore e nelle aree dei compressori.

Percorso di alimentazione del compressore e del riscaldatore di sbrinamento

I connettori RAST 5.0 sono spesso adatti per compressori di frigoriferi, riscaldatori di sbrinamento e altri circuiti a corrente elevata. I loro terminali più grandi possono supportare maggiori richieste di potenza se adeguatamente dimensionati. Gli ingegneri devono verificare la capacità di corrente, i carichi di avvio, la resistenza dei contatti e le temperature di funzionamento per prevenire il surriscaldamento e garantire un'erogazione di potenza stabile.

Connessioni PCB ad alta densità per display intelligenti

I connettori RAST 2.5 forniscono connessioni compatte per display di frigoriferi, sensori, illuminazione a LED e circuiti di controllo a bassa tensione. Il loro passo più piccolo aiuta a ridurre lo spazio sulla PCB e l'ingombro del cablaggio, rendendoli adatti ad aree ristrette come i gruppi di porte. La corretta selezione del connettore supporta una trasmissione efficiente del segnale e un instradamento semplificato del cablaggio.

Principali elementi di controllo per ingegneri e team acquisti

La scelta del giusto sistema di connettori RAST richiede il bilanciamento di prestazioni elettriche, compatibilità meccanica, conformità alla sicurezza e costi di produzione. Gli ingegneri e i team di acquisto dovrebbero verificare i seguenti fattori prima di finalizzare le specifiche del connettore.

Architetture di accoppiamento diretto e indiretto

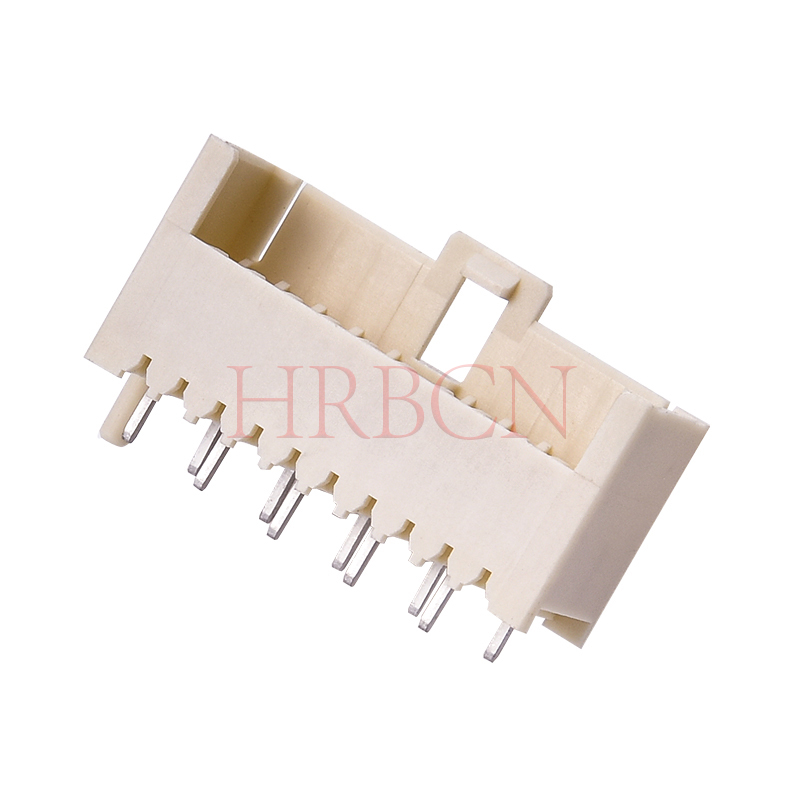

I connettori RAST ad accoppiamento diretto si collegano ai contatti del bordo PCB, eliminando basette separate e riducendo i costi dei componenti. I connettori di accoppiamento indiretto utilizzano basette dedicate montate su PCB per una maggiore flessibilità di installazione e supporto meccanico. La scelta dipende dallo spessore del PCB, dai vincoli di layout, dai requisiti di vibrazione e dai metodi di assemblaggio.

Codifica, polarizzazione e codifica a colori (gruppo Poka-Yoke)

I connettori RAST utilizzano codifica meccanica, polarizzazione e codifica a colori opzionale per ridurre connessioni errate durante l'assemblaggio. Nervature, fessure e design dell'alloggiamento corrispondenti aiutano a prevenire accoppiamenti incompatibili, mentre l'identificazione del colore semplifica l'installazione del cablaggio. Queste caratteristiche migliorano l’efficienza produttiva e riducono gli errori di cablaggio.

Test del filo incandescente (GWT) e conformità allo standard IEC 60335-1

I connettori RAST per elettrodomestici devono soddisfare i requisiti applicabili di sicurezza elettrica e infiammabilità. A seconda dell'applicazione, i materiali dell'alloggiamento possono richiedere la classificazione UL 94 V-0 e la verifica delle prestazioni del filo incandescente secondo gli standard IEC pertinenti. Gli ingegneri dovrebbero confermare le certificazioni dei materiali e i risultati dei test per supportare un funzionamento sicuro.

IDC e terminazione a crimpare

La terminazione IDC collega direttamente i cavi isolati senza un processo di spelatura separato, supportando un assemblaggio del cablaggio rapido e automatizzato. La terminazione a crimpare utilizza terminali compressi meccanicamente e offre flessibilità per diverse dimensioni di cavi e requisiti di connessione. L'IDC è spesso efficiente per la produzione di apparecchi in grandi volumi, mentre la crimpatura rimane adatta per applicazioni che richiedono caratteristiche meccaniche o elettriche specifiche.

Conclusione

Per procedere con l'ottimizzazione dell'architettura di cablaggio dell'appliance, eseguire i seguenti passaggi:

1. Controlla le attuali linee di assemblaggio dei cablaggi per identificare colli di bottiglia manuali, errori di crimpatura ed errori ricorrenti di cablaggio incrociato.

2. Richiedi kit campione ai fornitori per eseguire controlli fisici di idoneità e valutare le tolleranze di accoppiamento diretto sui PCB esistenti.

3. Consultare i team di ingegneri dei connettori per definire una strategia standardizzata di codifica e codifica a colori che impedisca il vincolo del fornitore.

4. Calcola il ROI della transizione dai terminali crimpati alla produzione automatizzata di cablaggi IDC in base al volume di produzione annuale.

5. Verificare che tutti i materiali dell'alloggiamento selezionati soddisfino i requisiti del test del filo incandescente IEC 60335-1 per gli apparecchi non presidiati.

Domande frequenti

D: Cosa significa RAST nei connettori?

R: RAST sta per Raster Anschluss Steck Technik, che traduce dal tedesco in 'Pitch Connection Plug Technology'. È nato nel settore europeo degli elettrodomestici come sistema standardizzato per unificare le morsettiere, consentendo la produzione automatizzata di cablaggi elettrici ed eliminando errori di assemblaggio manuale.

D: Qual è la differenza tra RAST 2.5 e RAST 5.0?

R: La differenza principale è il passo del pin e la capacità di corrente. RAST 2.5 presenta una spaziatura di 2,5 mm ed è progettato per il routing di segnali a bassa corrente fino a 4 A, come i sensori. RAST 5.0 ha una spaziatura di 5,0 mm, progettata per l'erogazione di potenza ad alta corrente fino a 16 A per motori e compressori.

D: Qual è la differenza tra l'accoppiamento diretto e indiretto nei connettori RAST?

R: L'accoppiamento diretto consente al connettore di collegarsi direttamente al bordo di un circuito stampato, risparmiando sul costo di un componente aggiuntivo. L'accoppiamento indiretto richiede che il connettore venga inserito in un connettore dedicato saldato al PCB, garantendo una stabilità meccanica superiore.

D: I connettori RAST sono compatibili con la terminazione IDC?

R: Sì, sono altamente compatibili con la tecnologia IDC (Insulation Displacement Contact). IDC consente ai macchinari automatizzati di inserire i cavi non spelati direttamente nel terminale, creando una connessione rapida e a tenuta di gas e consentendo un efficiente cablaggio a margherita per le reti di sensori.

D: Perché i connettori RAST sono preferiti per gli elettrodomestici?

R: Sono preferiti perché la loro codifica fisica e la codifica a colori impediscono completamente il cablaggio incrociato durante l'assemblaggio. Sono ottimizzati per la produzione automatizzata di cablaggi, resistono a vibrazioni elevate e soddisfano i rigorosi standard di infiammabilità richiesti per gli elettrodomestici.

D: Qual è il requisito del test del filo incandescente per il cablaggio degli elettrodomestici?

R: Il Glow Wire Test (GWT) è un requisito di sicurezza previsto dallo standard IEC 60335-1. Garantisce che l'alloggiamento in plastica del connettore sia ignifugo e si autoestinguerà se un guasto elettrico provoca il surriscaldamento del terminale, prevenendo incendi negli apparecchi incustoditi.
