M20032S&20036S
HRB
M20036S-2xN-C.pdfM20032S-2xN-C.pdf
Specifiche
Custodia: PBT UL94V-0
Anello di tenuta: gomma siliconica
Tappo di tenuta: gomma siliconica
Contatti: lega di rame
Specifiche elettriche
Tensione di resistenza: 1000 VCA un minuto
Corrente nominale: 3 Ampere max
Tensione nominale: 1000 V CA/CC max
Resistenza di isolamento: 1000 mΩ min
Temperatura operativa: da -40 gradi a 105 gradi

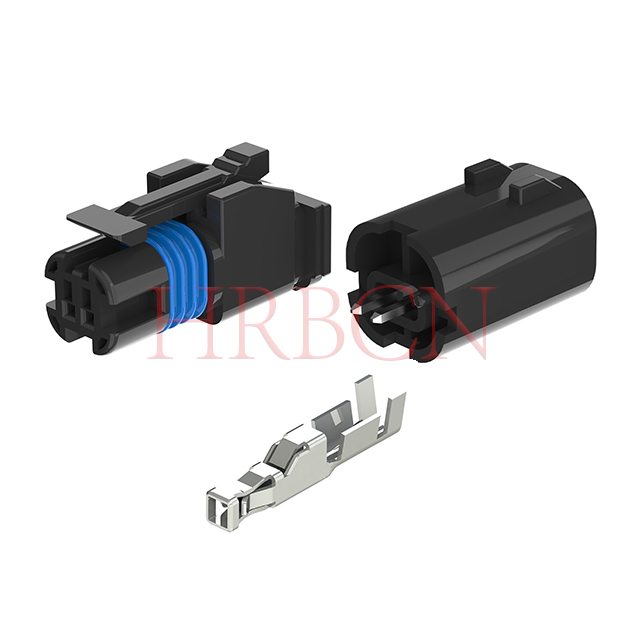

Connettore impermeabile filo-scheda:
La maggior parte dei connettori impermeabili sono di grandi dimensioni, difficili da gestire in un ambiente di produzione e costosi.Soddisfare le esigenze dei clienti di un connettore impermeabile con fattore di forma ridotto, facile da maneggiare e conveniente è stata a lungo una sfida.

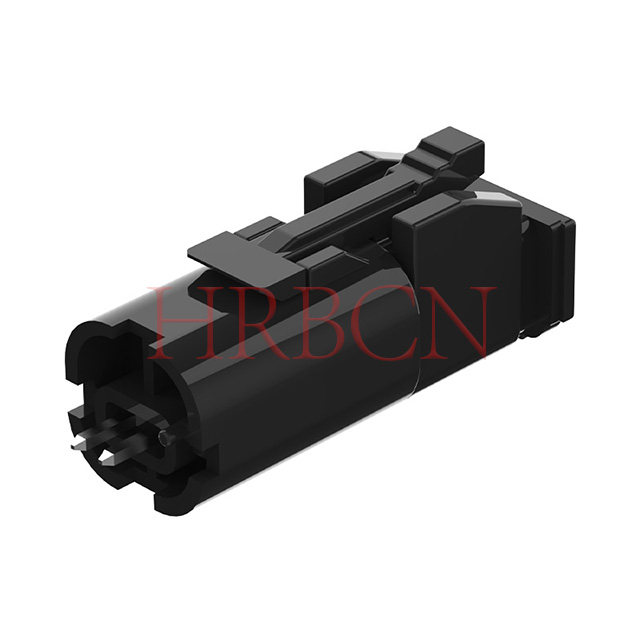

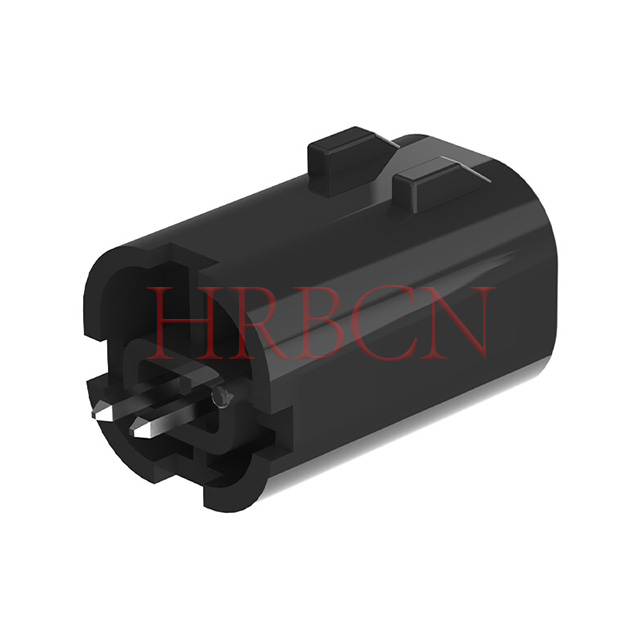

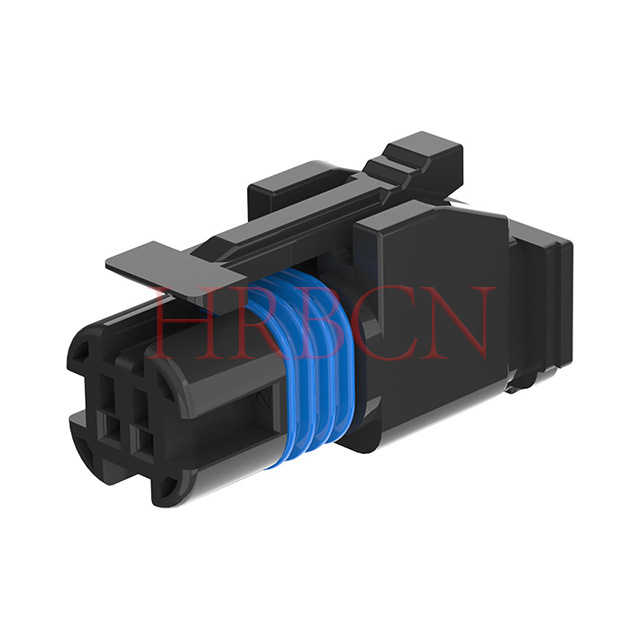

Connettori elettrici impermeabili filo-scheda soddisfa l'esigenza di un connettore impermeabile con fattore di forma ridotto.Ha un grado di impermeabilità IP67 secondo IEC 60529. Ha un passo di 2,0 mm (da contatto a contatto) e una spaziatura tra file di 4,0 mm per le versioni a doppia fila.La dimensione complessiva una volta accoppiato è di soli 30,2 mm per la serie cavo-cavo e 21,0 m per la versione cavo-PCB.
Disponibili in 2, 3 e 4 posizioni, i connettori impermeabili filo-scheda offrono una soluzione simile ed economicamente vantaggiosa utilizzando un contatto femmina placcato in bronzo fosforoso e stagnato.Come per la versione filo-filo, il sistema di contatti della versione filo-scheda ha una potenza nominale di 3 A e gestisce cavi da 24-22 AWG.I connettori protetti utilizzano un contatto in lega di rame stagnato e sono disponibili con ingresso verticale o dall'alto, progettati per uso generale e con schede PC rivestite in resina ('incapsulata').L'intestazione è inoltre progettata per accettare il cavo da collegare tramite questa presa del connettore per la massima flessibilità.
Caratteristica:
Prestazioni impermeabili
Anello di tenuta contenuto
Guarnizione in gomma solida
Costruzione a doppia molla
Serrature da alloggiamento a terminale
Blocco dell'alloggiamento interno
Applicazione:
Veicolo elettrico
Moto elettrica
Telecamera per automobile integrata impermeabile
Batteria automobilistica integrata impermeabile
Applicazioni impermeabilizzanti per esterni
M20036S-2xN-C.pdfM20032S-2xN-C.pdf
Specifiche
Custodia: PBT UL94V-0
Anello di tenuta: gomma siliconica
Tappo di tenuta: gomma siliconica
Contatti: lega di rame
Specifiche elettriche
Tensione di resistenza: 1000 VCA un minuto
Corrente nominale: 3 Ampere max
Tensione nominale: 1000 V CA/CC max
Resistenza di isolamento: 1000 mΩ min
Temperatura operativa: da -40 gradi a 105 gradi
Connettore impermeabile filo-scheda:
La maggior parte dei connettori impermeabili sono di grandi dimensioni, difficili da gestire in un ambiente di produzione e costosi.Soddisfare le esigenze dei clienti di un connettore impermeabile con fattore di forma ridotto, facile da maneggiare e conveniente è stata a lungo una sfida.
Connettori elettrici impermeabili filo-scheda soddisfa l'esigenza di un connettore impermeabile con fattore di forma ridotto.Ha un grado di impermeabilità IP67 secondo IEC 60529. Ha un passo di 2,0 mm (da contatto a contatto) e una spaziatura tra file di 4,0 mm per le versioni a doppia fila.La dimensione complessiva una volta accoppiato è di soli 30,2 mm per la serie cavo-cavo e 21,0 m per la versione cavo-PCB.
Disponibili in 2, 3 e 4 posizioni, i connettori impermeabili filo-scheda offrono una soluzione simile ed economicamente vantaggiosa utilizzando un contatto femmina placcato in bronzo fosforoso e stagnato.Come per la versione filo-filo, il sistema di contatti della versione filo-scheda ha una potenza nominale di 3 A e gestisce cavi da 24-22 AWG.I connettori protetti utilizzano un contatto in lega di rame stagnato e sono disponibili con ingresso verticale o dall'alto, progettati per uso generale e con schede PC rivestite in resina ('incapsulata').L'intestazione è inoltre progettata per accettare il cavo da collegare tramite questa presa del connettore per la massima flessibilità.
Caratteristica:
Prestazioni impermeabili
Anello di tenuta contenuto
Guarnizione in gomma solida
Costruzione a doppia molla
Serrature da alloggiamento a terminale
Blocco dell'alloggiamento interno
Applicazione:
Veicolo elettrico
Moto elettrica
Telecamera per automobile integrata impermeabile
Batteria automobilistica integrata impermeabile
Applicazioni impermeabilizzanti per esterni
1) Corrente nominale: 3 A CA, CC max.
2) Tensione nominale: 100 V CA, CC
3) Intervallo di temperatura: da -55 ºC a +85 ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min
6) Tensione di resistenza: 1000 V CA/minuto
8) Grado di impermeabilità: IPX7 di IEC 60529

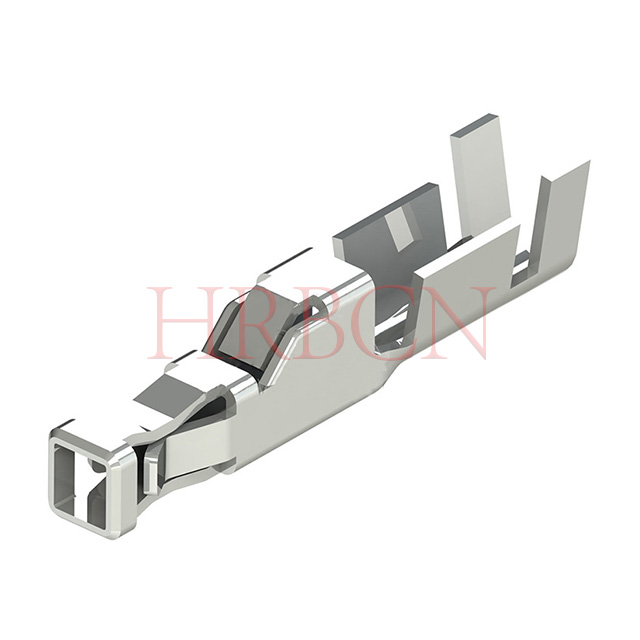

9) Applicabilità terminale: AWG#26-22 (isolamento OD 1,4-1,7 mm)
10) Materiale: Bronzo fosforoso
11) Finitura: stagnato (Ni 30-50U'' Sn 80-12U'')
12) Spessore: 0,25 mm
1) Corrente nominale: 3 A CA, CC max.
2) Tensione nominale: 100 V CA, CC
3) Intervallo di temperatura: da -55 ºC a +85 ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min
6) Tensione di resistenza: 1000 V CA/minuto
8) Grado di impermeabilità: IPX7 di IEC 60529
9) Applicabilità terminale: AWG#26-22 (isolamento OD 1,4-1,7 mm)
10) Materiale: Bronzo fosforoso
11) Finitura: stagnato (Ni 30-50U'' Sn 80-12U'')
12) Spessore: 0,25 mm
