Connettore di alimentazione impermeabile filo-cavo HRB da 4,0 mm con montaggio a pannello

Condividi su:

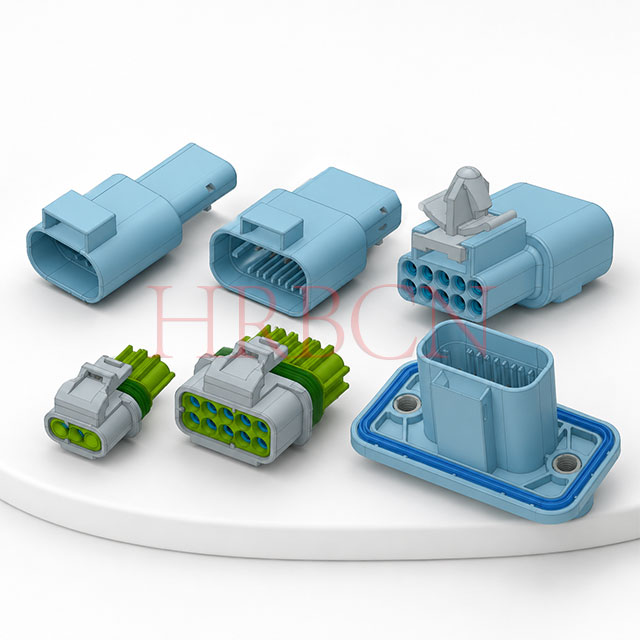

Connettore di alimentazione impermeabile filo-cavo HRB da 4,0 mm con montaggio a pannello

HRB A-M4084 connettore di alimentazione filo-filo impermeabile IP67 con montaggio a pannello da 4,0 mm, connettore passante a doppia fila certificato per il settore automobilistico con flange di montaggio. Supporta cavi da 16–24 AWG, corrente massima 15 A/20 A, -40~+125 ℃, ideale per il collegamento di alimentazione passante a parete in armadietti in sistemi di accumulo di energia, controllo industriale e veicoli elettrici.

Completamente conforme a RoHS e REACH
LV214(VW75174)
IP67

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
A-M4084F-2xN-WP, A-M4084M-2xN-W
marchio prodotto:
HRB
Codice Prodotto:
8536909000

CONNETTORE IMPERMEABILE PASSO 4,0 mm CON MONTAGGIO A PANNELLO

Definizione P/N dell'alloggiamento della presa

A-M4084F-2xN-WP

① ② ③ ④ ⑤ ⑥

①A: Certificazione normativa automobilistica

②M4084F: serie HRB, alloggiamento femmina

③2: doppia fila

④N: Numero di pin per fila, 3/4/5 pin

⑤W: Colore alloggiamento, W: Bianco

⑥P: Montaggio a pannello

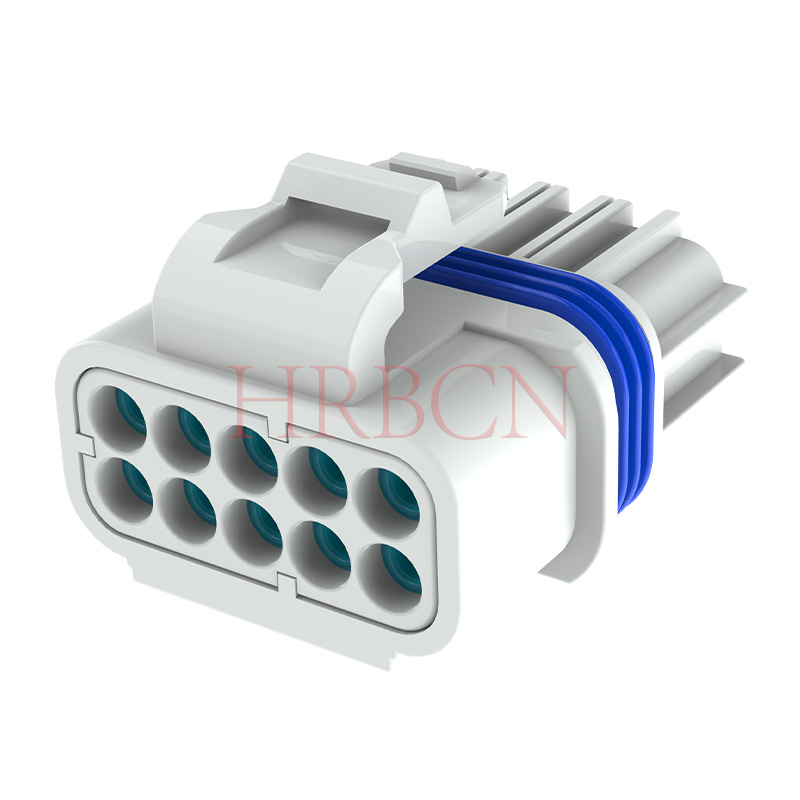

Definizione P/N alloggiamento spina

A-M4084M-2xN-O

① ② ③④ ⑤

①A: Certificazione normativa automobilistica

②M4084M: serie HRB, alloggiamento maschio

③2: doppia fila

④N: Numero di pin per fila, 3/4/5 pin

⑤W: Colore alloggiamento, W: Bianco

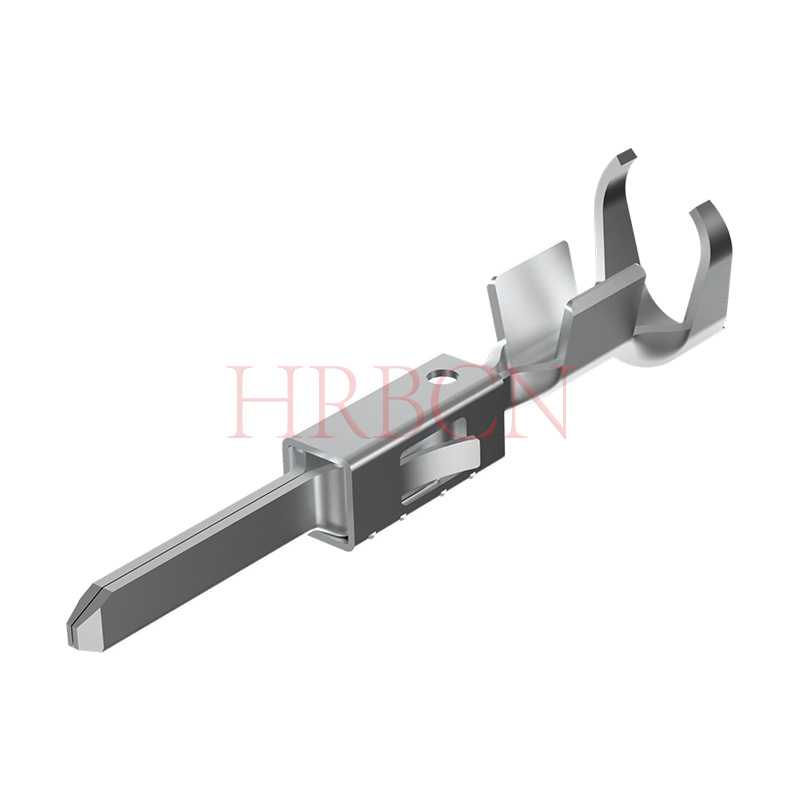

Definizione P/N terminale maschio

A-T4084MPS-XX

① ②③

①T4084MPS: serie HRB, terminale maschio

②X: Opzioni sezione filo: AWG16-24

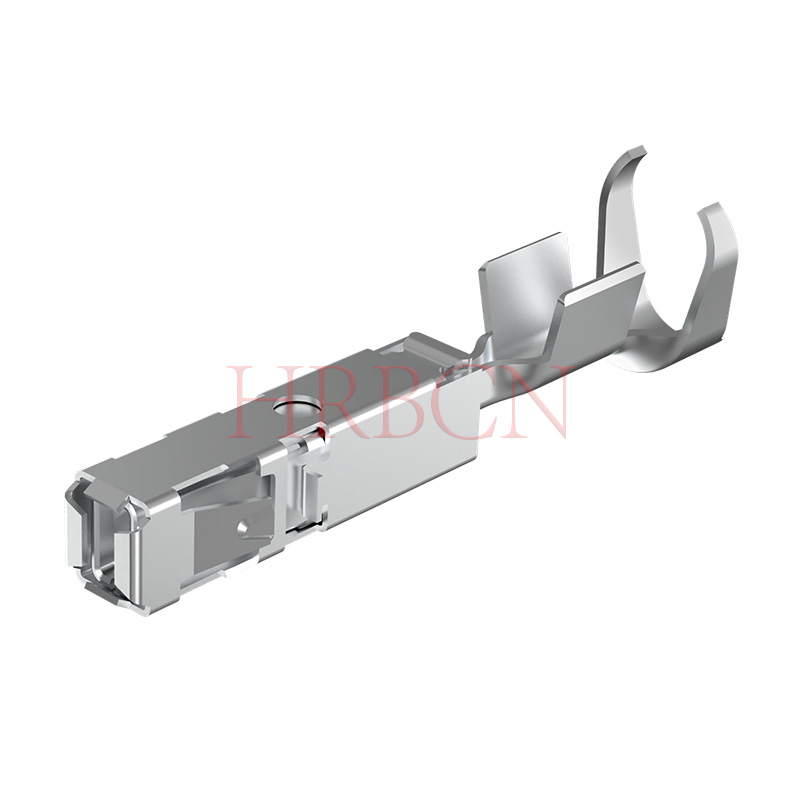

Definizione P/N terminale femmina

A-T4084FPS-XX

① ②③

①T4084FPS: serie HRB, terminale femmina

②X: Opzioni sezione filo: AWG16-24

Caratteristiche principali

Intervallo di diametro del filo: 16–24 AWG (area della sezione trasversale 1,5–0,22 mm²)
Layout di cavità disponibili: fila singola: 2/3/4/5 e fila doppia: 6/8/10 posizioni
Sistema di connettori: cavo-filo
IP67 impermeabile e antipolvere: doppia protezione completa da polvere e acqua; protegge dall'umidità, dalla pioggia e dall'immersione temporanea.

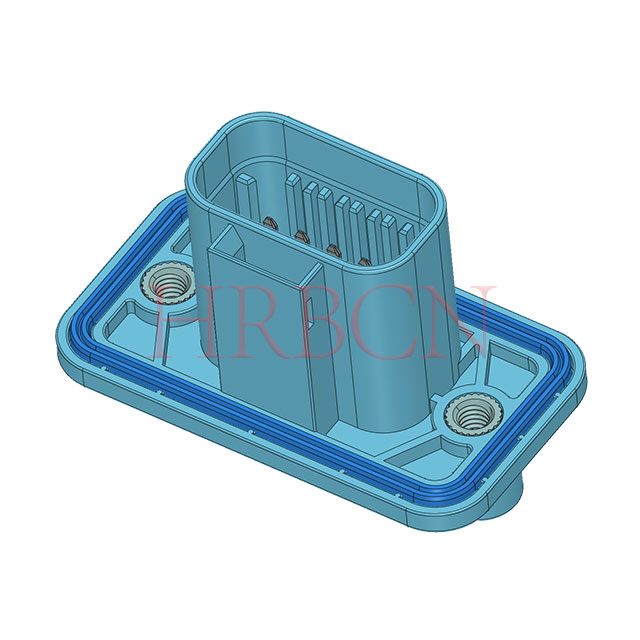

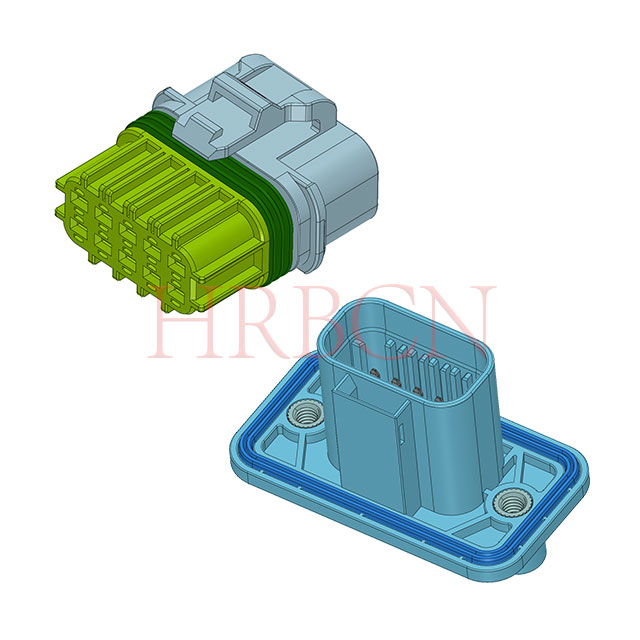

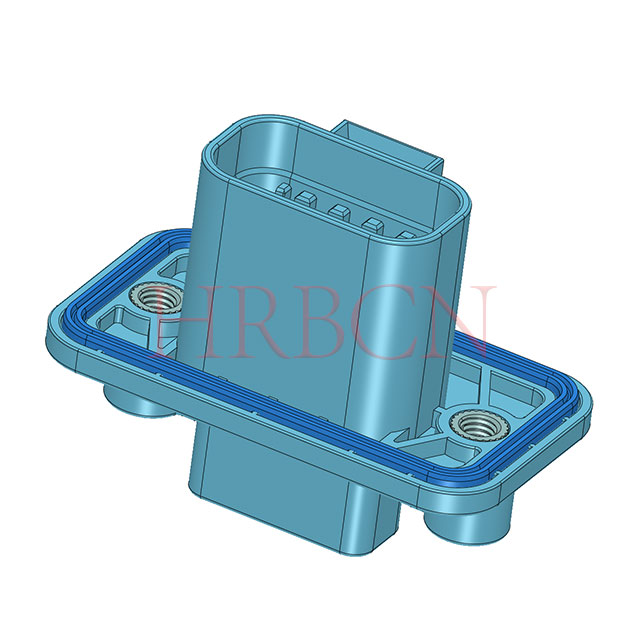

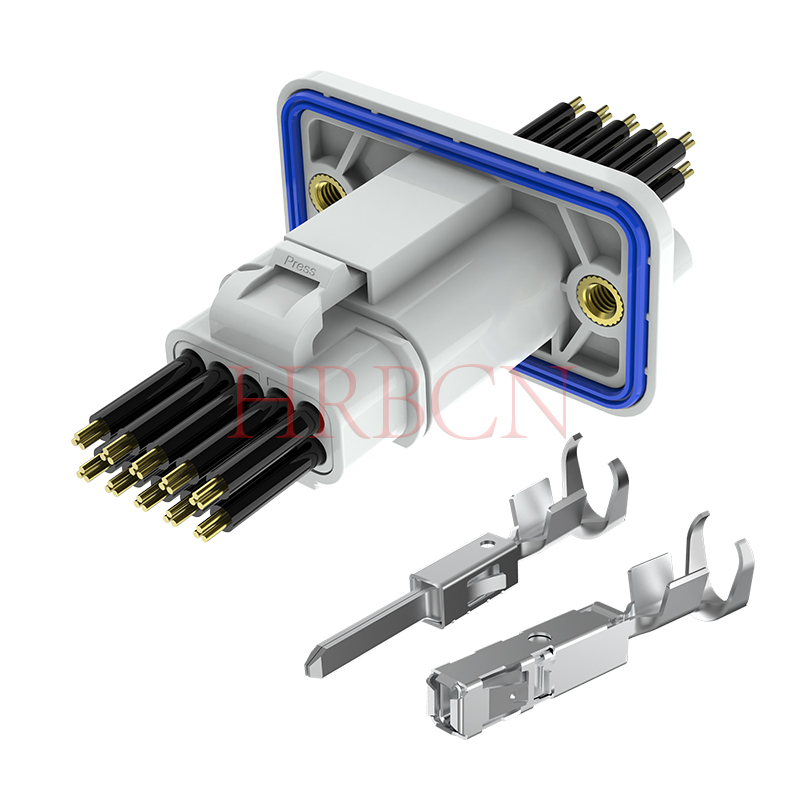

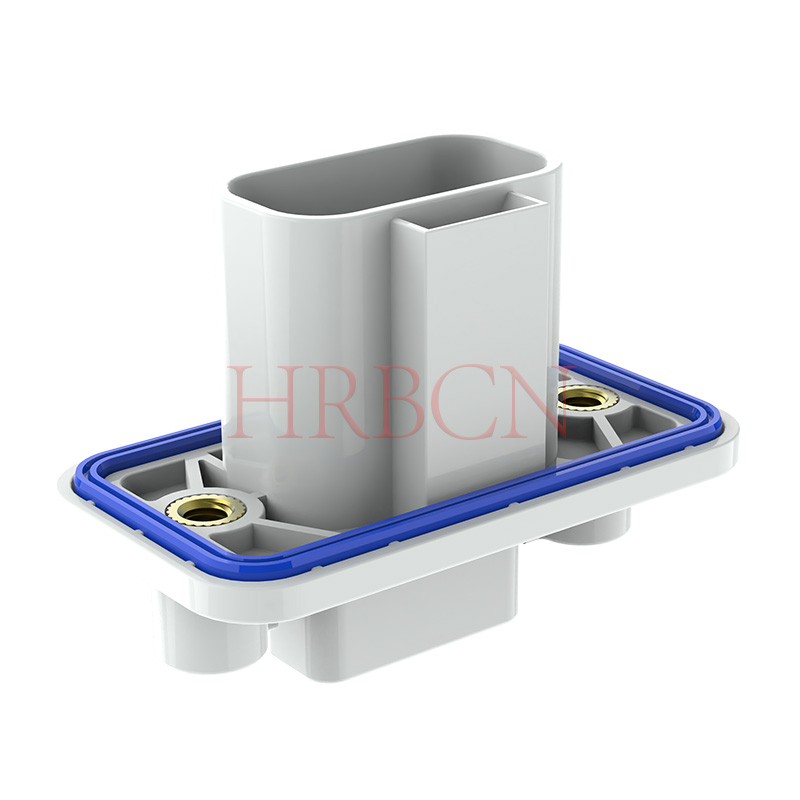

Flange di montaggio integrate con fori per viti, fissate saldamente su pannelli/paratie dell'armadio per resistere alla trazione e alle vibrazioni dei cavi, proteggendo i terminali interni da contatti allentati.

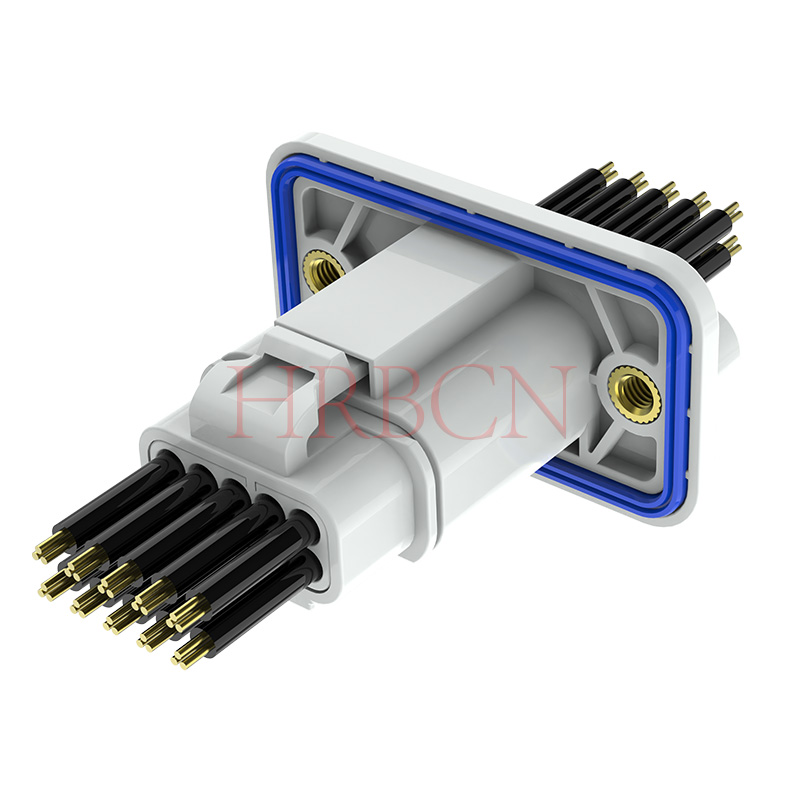

Il design wall-through funge da stabile interfaccia di alimentazione esterna per inverter, armadi di accumulo di energia e dispositivi di controllo industriale, ottenendo una tenuta IP67 costante dopo l'installazione del pannello.

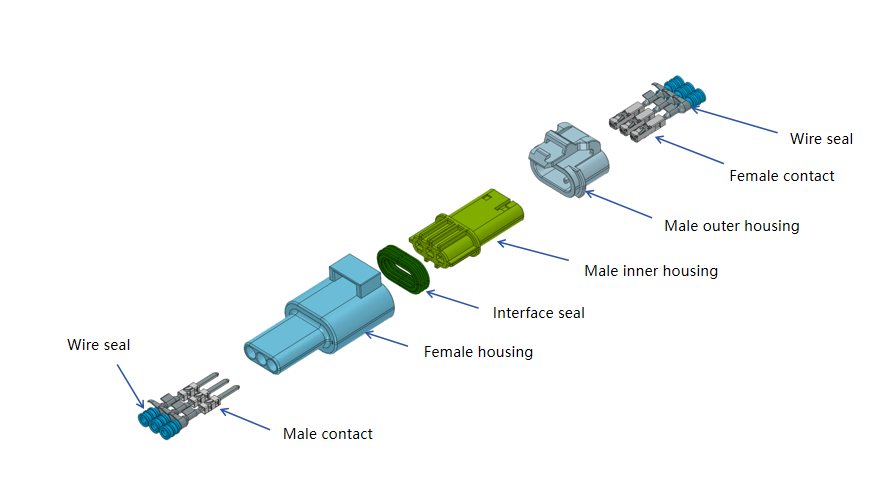

Viste esplose

La guarnizione impermeabile, i terminali, l'alloggiamento e la spina impermeabile a filo singolo sono progettati in coordinazione per garantire l'efficienza dell'installazione e l'affidabilità della sigillatura

1. New Energy EV / Due Ruote / Accumulo di energia al litio

Per alimentatori BMS, interconnessioni PACK, caricabatterie integrati, riscaldatori PTC e ventole di raffreddamento CC all'interno dei pacchi batteria.

Specifiche prestazionali: corrente nominale 10–15 A, grado di impermeabilità IPX7, intervallo di temperatura operativa da -40 ℃ a +125 ℃, struttura antivibrante e design dei tasti anti-mismazione.

2. Illuminazione a LED per esterni ad alta potenza / Luci paesaggistiche / Luci progressive

Adatto per wallwasher, proiettori, lampade a palo alto e alimentatori modulari.

La corrente nominale di 15 A supporta carichi di 300–500 W. Il design compatto con passo da 4,0 mm si adatta perfettamente agli alloggiamenti delle lampade.

3. Utensili elettrici/Macchine da giardino/Robot da esterno

Ideale per il collegamento del motore e della batteria di tosaerba, soffiatori per foglie, motoseghe, sedie a rotelle elettriche e robot di pulizia.

Caratteristiche obbligatorie: impermeabile IPX7, capacità di corrente 15 A, sistema di bloccaggio sicuro, con eccezionale resistenza alle cadute, alla polvere e all'esposizione all'acqua.

4. Controlli industriali/Inverter a bassa tensione/Servoazionamenti

Applicato alle porte di alimentazione di moduli I/O PLC compatti, linee bus di sensori, isole di valvole e interfacce di alimentazione esterne per servoazionamenti.

Le versioni con montaggio a pannello fungono da porte di alimentazione passanti per le apparecchiature, mentre le varianti cavo-filo servono per l'installazione del cablaggio sul campo.

5. Fotovoltaico/Immagazzinamento dell'energia/Sistemi inverter

Utilizzato per circuiti CC a bassa tensione di stringhe FV, quadri elettrici e unità di accumulo di energia residenziale.

Dotato di tenuta IPX7, capacità di carico di 15 A e prevenzione dell'inversione di polarità, soddisfa i requisiti di servizio a lungo termine per installazioni esterne.

6. Elettrodomestici intelligenti/elettrodomestici

Per il collegamento di componenti ad alta potenza su pompe di calore, asciugatrici, lavastoviglie e scaldabagni.

Resiste al vapore, alle perdite d'acqua e alla contaminazione dell'olio. L'impermeabilità IPX7 e la corrente nominale di 15 A sono diventate configurazioni standard per gli elettrodomestici di fascia medio-alta.

Applicazione del connettore impermeabile con passo da 4,0 mm

Parte 1: domande frequenti tecniche

Q1: Qual è la corrente nominale massima del connettore cavo-filo impermeabile A-M4084?

A1: Sono disponibili due opzioni di terminale. I terminali in rame standard supportano fino a 15 A CA/CC; i terminali in rame ad alta conduttività raggiungono 20 A AC/DC, con una tensione nominale di 600 V AC/DC per la trasmissione di potenza.

Q2: Quale diametro del filo e diametro dell'isolamento del filo è adatto a questo connettore?

A2: la sezione trasversale del cavo compatibile varia da 0,22 a 1,5 mm² (16-24 AWG). Il diametro esterno dell'isolamento del filo applicabile è 1,1–2,4 mm, corrispondente alla maggior parte dei cavi del cablaggio automobilistico, dell'illuminazione e di accumulo di energia.

Q3: Quale grado di impermeabilità e intervallo di temperature può sopportare questo connettore?

A3: Raggiunge prestazioni antipolvere e impermeabili IP67 per bloccare polvere, umidità, spruzzi di pioggia e immersioni temporanee. La temperatura operativa copre -40 ℃ ~ +125 ℃, adatta per ambienti difficili sotto il cofano, esterni e con apparecchiature ad alta temperatura.

Q4: Quali layout di cavità sono disponibili per la serie M4084?

A4: le versioni a fila singola supportano 2/3/4/5 posizioni; le versioni a doppia fila forniscono 6/8/10 posizioni. Sia l'alloggiamento della spina maschio (A-M4084M) che l'alloggiamento della presa femmina (A-P4084F) adottano le stesse specifiche di layout.

Q5: Quali materiali vengono utilizzati per l'alloggiamento e i terminali e sono certificati per il settore automobilistico?

A5: L'alloggiamento è realizzato in materiale PA; i terminali sono in rame puro. Tutti i modelli sono dotati di certificazione automobilistica contrassegnata dal prefisso 'A' nei codici, stabile alle vibrazioni e ai cicli termici a lungo termine.

Q6: In che modo la struttura di tenuta garantisce prestazioni impermeabili affidabili?

A6: Le guarnizioni impermeabili, i terminali in rame, l'alloggiamento PA e i connettori impermeabili a filo singolo sono strutturalmente abbinati nel loro insieme. Il design coordinato dell'assieme migliora l'efficienza dell'installazione e la stabilità della tenuta a lungo termine senza il rischio di ingresso di acqua dopo l'accoppiamento completo.

D: Qual è la differenza tra connettori filo-filo con montaggio a pannello e non con montaggio a pannello e come faccio a scegliere il tipo giusto per il mio progetto?

A: Differenze fondamentali come di seguito 3 punti:

Metodo e struttura di installazione

I connettori per montaggio a pannello sono dotati di flange di montaggio integrate e fori per viti, progettati per essere fissati saldamente alle pareti dell'armadio delle apparecchiature, ai pannelli della scatola di controllo o alle paratie. Le versioni senza montaggio a pannello (sospese) non hanno alette di montaggio; si affidano solo alla tensione del cablaggio per rimanere in posizione dopo l'accoppiamento, senza possibilità di attaccarsi agli alloggiamenti delle apparecchiature.

Stabilità meccanica e resistenza al carico

I modelli con montaggio a pannello sopportano la forza di trazione esercitata dal cablaggio tramite il pannello invece che dai terminali interni, evitando efficacemente l'allentamento dei terminali o la deflessione dei pin causata da frequenti strattoni dei cavi. I connettori a sospensione libera trasferiscono tutta la tensione di trazione del cavo direttamente ai terminali di contatto, rendendoli inadatti a scenari con frequenti movimenti del cablaggio.

Scenari applicativi

Le varianti con montaggio a pannello fungono da interfacce di alimentazione fisse passanti a parete per PLC industriali, servoazionamenti, armadi di accumulo di energia e apparecchiature di ricarica. I connettori non montabili a pannello vengono utilizzati per il cablaggio flottante all'interno delle apparecchiature, come i cablaggi interni dei veicoli, i circuiti interni delle lampade e i collegamenti delle batterie degli utensili elettrici.

Guida alla selezione

Scegli i connettori con montaggio a pannello se hai bisogno di una porta di alimentazione fissa che penetri nell'involucro dell'apparecchiatura e il cablaggio sarà sottoposto a tirature, vibrazioni o forze esterne regolari.

Scegli connettori filo-filo standard non montabili a pannello per il cablaggio flottante interno senza la necessità di fissare il connettore ai pannelli dell'armadio, dove i cavi sopportano solo una tensione statica minima.

Parte 2: Domande frequenti sull'acquisto

Q1: Dove posso scaricare la scheda tecnica ufficiale del connettore serie A-M4084?

A1: Invia una richiesta al nostro team di vendita e forniremo la scheda tecnica completa inclusa la definizione del codice articolo, i disegni dimensionali, i parametri elettrici e le viste esplose dell'assemblaggio per la valutazione del progetto.

Q2: Quali opzioni di colore sono disponibili per l'alloggiamento M4084?

A2: Il colore standard dell'alloggiamento è bianco (contrassegnato con 'W' alla fine del PN). I colori personalizzati dell'alloggiamento possono essere sviluppati in base alla richiesta di ordini di massa.

Q3: Posso ottenere campioni di alloggiamenti maschili e femminili più terminali abbinati per i test?

A3: Sì, supportiamo la fornitura di campioni per la verifica. Se tutti gli articoli sono esauriti, organizzeremo la produzione di macchine dedicate e quoteremo un costo del campione una tantum con un tempo di consegna del campione di 2–3 settimane.

Q4: Qual è il codice HS di questo connettore di alimentazione filo-filo impermeabile da 4,0 mm?

R4: Il codice HS unificato per la serie A-M4084 è 8536909000, applicabile per la dichiarazione doganale di esportazione a livello globale.

Q5: Per quali settori e applicazioni è ampiamente utilizzato questo connettore?

A5: Ideale per veicoli a nuova energia, due ruote, stoccaggio di energia al litio, illuminazione a LED per esterni, utensili elettrici, controllo industriale, stoccaggio fotovoltaico ed elettrodomestici intelligenti di fascia medio-alta con requisiti di connessione di alimentazione IP67.

Q6: Qual è il tempo di consegna standard per gli ordini di produzione di massa?

R6: Gli articoli standard in magazzino possono essere spediti entro 5–7 giorni lavorativi. Per i modelli esauriti che richiedono cicli di produzione, il tempo di consegna di massa verrà confermato separatamente dopo aver ricevuto la quantità dell'ordine.
