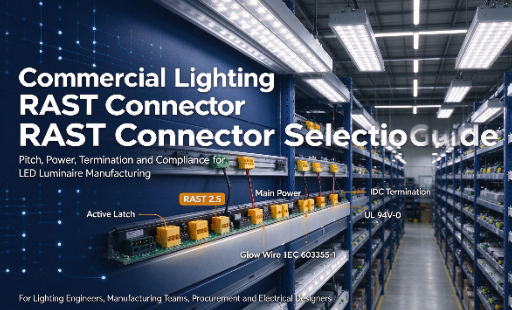

Come selezionare i connettori RAST per sistemi di illuminazione commerciale e LED

L'assemblaggio di illuminazione commerciale di grandi volumi richiede precisione assoluta. Un singolo errore di accoppiamento o guasto termico in un connettore compromette un'intera installazione, portando a gravi interruzioni della struttura. Le basette pin standard e i connettori per strisce LED di livello consumer non hanno la forza di ritenzione, la polarizzazione e la resilienza termica necessarie per gli ambienti commerciali difficili. Quando installi migliaia di apparecchi in un magazzino o in uno spazio commerciale, non puoi fare affidamento su componenti ad attrito che vibrano e si allentano nel tempo. Gli ingegneri devono bilanciare la necessità di un assemblaggio rapido e automatizzato con rigorose conformità di sicurezza, come i test del filo incandescente, e affidabilità meccanica a lungo termine. La standardizzazione su un sistema di connettori RAST (Raster Anschluss Steck Technik) mitiga gli errori di assemblaggio e riduce drasticamente il lavoro manuale sulla linea di produzione. Questa guida analizza i criteri di valutazione tecnica per la selezione dei connettori RAST per illuminazione commerciale e LED adattati ai requisiti specifici di potenza, passo, instradamento e attrezzatura.

Punti chiave

• Il passo determina la potenza: i connettori RAST da 2,5 mm sono ottimali per gli array di LED di segnale e a bassa potenza, mentre i sistemi RAST da 5,0 mm gestiscono l'erogazione di alimentazione primaria (fino a 16 A).

• Metodologia di terminazione: la tecnologia IDC (Isolamento Displacement Contact) nei sistemi RAST riduce drasticamente i tempi di assemblaggio rispetto alla crimpatura tradizionale, sebbene richieda un adattamento preciso del calibro del filo.

• Prevenzione degli errori: le opzioni di polarizzazione e di codifica integrate impediscono l'accoppiamento errato durante l'assemblaggio rapido, un fattore critico per ridurre il tasso di difetti nella produzione di illuminazione commerciale.

• La conformità non è negoziabile: i connettori per l'illuminazione commerciale devono soddisfare specifici standard dielettrici e di infiammabilità, comprese le classificazioni UL/CSA e i requisiti IEC del filo incandescente.

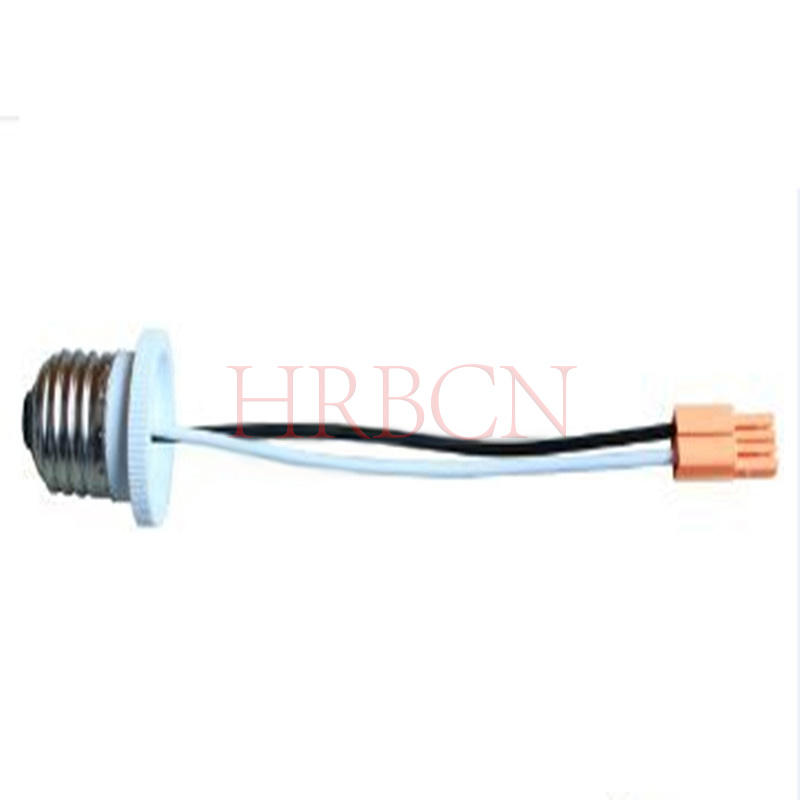

Il ruolo dei connettori RAST nell'assemblaggio dell'illuminazione commerciale

I connettori RAST forniscono collegamenti elettrici affidabili per i sistemi di illuminazione commerciale, supportando un assemblaggio sicuro, resistenza alle vibrazioni e un'installazione efficiente. Il design standardizzato, i meccanismi di bloccaggio e le funzionalità a prova di errore li rendono adatti per applicazioni di illuminazione industriale e commerciale.

Requisiti chiave per i connettori per l'illuminazione commerciale

Perché i connettori RAST sono adatti all'illuminazione commerciale

I connettori RAST combinano alloggiamenti termoplastici durevoli, design di accoppiamento sicuro e configurazioni di passo standardizzate per supportare connessioni di illuminazione affidabili. Aiutano a ridurre gli errori di assemblaggio e a mantenere prestazioni elettriche stabili in magazzini, strutture di vendita al dettaglio e ambienti industriali esposti a vibrazioni e variazioni di temperatura.

RAST e connettori LED consumer standard

Applicazioni nell'illuminazione commerciale

I connettori per illuminazione commerciale basati su RAST possono supportare driver LED, schede di controllo dell'illuminazione, apparecchi industriali per soffitti alti e gruppi di illuminazione modulari. La loro struttura compatta e le caratteristiche di accoppiamento affidabili aiutano a semplificare il cablaggio, la manutenzione e la produzione su larga scala.

Punti chiave: i connettori RAST offrono una soluzione pratica per i produttori di illuminazione commerciale che cercano connessioni sicure, qualità di assemblaggio costante e produzione efficiente. La selezione finale dovrebbe considerare le caratteristiche elettriche, il design della serratura, le condizioni ambientali e la compatibilità delle apparecchiature.

RAST 2.5 vs. RAST 5.0: categorizzazione dei requisiti di altezza e potenza

La selezione del passo corretto è il passaggio fondamentale nella specifica di un connettore RAST . Il settore si affida principalmente a due dimensioni standardizzate per soddisfare le specifiche esigenze di illuminazione architettonica, bilanciando i vincoli spaziali con i requisiti di erogazione di energia. Il passo si riferisce all'esatta distanza da centro a centro tra i pin di contatto.

Sistemi RAST con passo da 2,5 mm

I sistemi RAST da 2,5 mm sono progettati per applicazioni ad alta densità e a basso consumo in cui lo spazio sulla scheda è prezioso. Questi connettori rappresentano la scelta ottimale per il routing del segnale, il controllo dei dati LED indirizzabili e i circuiti secondari a basso consumo all'interno di progetti di apparecchi di illuminazione complessi. Sostituendo i fragili connettori consumer a 3 pin con un header RAST 2.5, i produttori ottengono il bloccaggio meccanico senza sacrificare lo spazio interno. Si adattano facilmente all'interno di stretti estrusi di alluminio e troffer a basso profilo.

I limiti di corrente per il passo da 2,5 mm variano generalmente tra 2 A e 4 A, a seconda del diametro specifico del filo e della temperatura ambiente. Generalmente accettano fili di dimensioni comprese tra 22 AWG e 24 AWG. Ciò li rende inadatti per l'erogazione di potenza primaria in apparecchi ad alto flusso luminoso ma perfetti per i segnali di controllo. I vincoli di spazio impongono l'uso dello standard da 2,5 mm. Sono ideali per apparecchi di illuminazione LED a basso profilo, driver interni compatti ed estrusioni architettoniche strette dove ogni millimetro di spazio influisce sull'estetica finale dell'apparecchio.

Sistemi RAST con passo 5,0 mm

Quando l'applicazione richiede una trasmissione di potenza robusta, i sistemi RAST con passo da 5,0 mm sono lo standard obbligatorio. Questi connettori più grandi sono progettati specificatamente per l'erogazione dell'alimentazione principale, le connessioni critiche da driver a scheda e il collegamento a margherita di dispositivi commerciali su lunghe tratte architettoniche. La maggiore distanza tra i pin di 5,0 mm impedisce la formazione di archi elettrici a tensioni più elevate, garantendo un funzionamento sicuro nei circuiti ad alta richiesta.

I sistemi RAST 5.0 standard forniscono comodamente fino a 10,0 A e in genere accettano cavi di diametro compreso tra 14 AWG e 18 AWG. L'illuminazione commerciale moderna spesso richiede una capacità ancora maggiore per le corsie estese dei magazzini o per le griglie luminose dei supermercati. Le varianti specializzate ad alta potenza spingono ulteriormente questi limiti, fornendo fino a 16,0 A a seconda delle specifiche del produttore e del diametro del cavo applicato. Questa capacità ad alta potenza consente agli ingegneri di progettare sistemi di illuminazione continua più lunghi da un singolo alimentatore, riducendo il numero totale di driver necessari in un plenum a soffitto.

La durata aumenta con l'ingombro di 5,0 mm. Gli alloggiamenti presentano pareti termoplastiche più spesse e i contatti interni sono progettati per gestire sollecitazioni meccaniche più elevate durante i cicli di accoppiamento. Questa struttura robusta dissipa i carichi termici generati dalle correnti da 16 A, prevenendo il degrado della plastica che affligge i connettori di qualità inferiore nel corso di anni di funzionamento continuo.

Dimensioni di valutazione tecnica per connettori di illuminazione a LED

Tradurre le specifiche specifiche dei connettori in affidabilità sul campo richiede una rigorosa valutazione tecnica. Gli ingegneri devono mappare le caratteristiche fisiche dei connettori di illuminazione a LED direttamente sui risultati operativi desiderati, concentrandosi sui metodi di terminazione, sulla sicurezza del bloccaggio, sulla flessibilità di instradamento e sulla conformità dei materiali.

Tipi di terminazione: IDC e a crimpare

Il metodo utilizzato per collegare il filo al contatto del connettore ha un impatto fondamentale sia sulla velocità di assemblaggio che sull'affidabilità a lungo termine. Il settore standardizza due tecnologie principali: contatto di spostamento dell'isolamento (IDC) e crimpatura tradizionale.

Valuta la tecnologia IDC per la terminazione automatizzata e ad alta velocità. Le macchine IDC premono il filo non spelato direttamente in una lama di contatto specializzata a forma di V. Questa lama taglia l'isolamento e afferra il conduttore di rame interno, creando una saldatura a freddo altamente affidabile e a tenuta di gas che resiste all'ossidazione. IDC riduce drasticamente il lavoro manuale, elimina la necessità di stazioni di spelatura dei cavi e garantisce una qualità uniforme su migliaia di unità. La macchina determina l’esatta profondità di inserimento, eliminando l’errore umano dall’equazione.

Valuta la tecnologia di crimpatura per cicli di produzione specializzati, di volume ridotto o ambienti con vibrazioni estreme. La crimpatura richiede la spelatura del filo e la compressione meccanica di un cilindro metallico attorno ai trefoli esposti. Sebbene siano più lente e dispendiose in termini di manodopera, le connessioni crimpate consentono una variazione più ampia in termini di diametro dei cavi e spessore dell'isolamento. Ciò offre flessibilità durante la prototipazione, l'assemblaggio di dispositivi personalizzati o quando si ha a che fare con rivestimenti di fili in silicone insolitamente spessi.

Meccanismi di bloccaggio e forza di ritenzione

Disconnessioni accidentali durante l'installazione, la manutenzione ordinaria o dovute alle vibrazioni ambientali dell'edificio causano tempi di inattività inaccettabili della struttura. Analizzare la necessità di chiusure attive rispetto a serrature a frizione in base all'ambiente di installazione. I blocchi a frizione si basano esclusivamente sulla perfetta aderenza tra l'alloggiamento in plastica e i perni. Nel corso di anni di cicli termici, questa plastica si espande e si contrae, eventualmente allentando la presa. I fermi attivi richiedono che un meccanismo fisico venga premuto prima che il connettore possa essere separato. Ciò garantisce che la connessione rimanga sicura indipendentemente dallo stress meccanico esterno, dalla gravità o da trazioni accidentali del cavo durante l'installazione.

Instradamenti fisici e configurazioni spaziali

I layout commerciali spesso richiedono un percorso dei cavi complesso. I sistemi RAST si adattano a queste configurazioni spaziali agendo come robuste alternative ai connettori consumer a forma di L e a T. Attraverso configurazioni sicure delle basette, pin ad angolo retto, basette verticali e opzioni flessibili di accoppiamento cavo-scheda o cavo-filo, gli ingegneri instradano l'alimentazione attorno agli angoli stretti all'interno delle estrusioni di alluminio senza compromettere la connessione elettrica. I cavi volanti consentono un assemblaggio modulare, in cui le diverse sezioni dell'apparecchio di illuminazione vengono agganciate insieme sul posto anziché cablate in fabbrica.

Materiali e conformità dell'alloggiamento

La scienza dei materiali detta la sicurezza commerciale. Valutare l'importanza delle classificazioni di infiammabilità UL 94V-0, che certificano che l'alloggiamento in plastica si autoestinguerà rapidamente se esposto a fiamme libere. Inoltre, la conformità al filo incandescente IEC 60335-1 è obbligatoria per i connettori per illuminazione commerciale installati in controsoffitti, plenum o spazi architettonici chiusi. Durante il test del filo incandescente, un filo riscaldato (tipicamente a 750°C o 850°C) viene premuto contro l'alloggiamento del connettore. La plastica non deve accendersi o, se lo fa, deve spegnersi in pochi secondi senza far cadere particelle infiammate. Questi standard garantiscono che un cortocircuito localizzato non incendi i materiali circostanti dell'apparecchio.

Fattori che influenzano la performance e il valore

La scelta dei connettori RAST giusti per l'illuminazione commerciale richiede il bilanciamento dei costi dei componenti, dell'efficienza dell'assemblaggio, della flessibilità della catena di fornitura e dell'affidabilità a lungo termine. Oltre al prezzo iniziale, i produttori dovrebbero considerare i costi totali di produzione e manutenzione.

Efficienza dell'assemblaggio automatizzato

I connettori RAST con terminazione IDC supportano la produzione automatizzata di cablaggi, riducendo la manodopera manuale, i tempi di assemblaggio e gli errori di cablaggio. Processi di terminazione coerenti migliorano l'efficienza produttiva e aiutano a mantenere connessioni elettriche affidabili nella produzione di illuminazione commerciale in grandi volumi.

Standardizzazione e flessibilità della catena di fornitura

I progetti di connettori RAST standardizzati possono semplificare l'approvvigionamento e supportare l'approvvigionamento alternativo. Tuttavia, la codifica, i meccanismi di bloccaggio e le dimensioni dell'alloggiamento possono variare a seconda del produttore. La verifica della compatibilità e il mantenimento dei fornitori approvati aiutano a ridurre le interruzioni della fornitura e i ritardi nella produzione.

Affidabilità del ciclo di vita e costi di manutenzione

Gli affidabili connettori RAST aiutano a ridurre gli errori di connessione, i requisiti di manutenzione e i tempi di inattività delle apparecchiature. Ciò è particolarmente importante per l'illuminazione a sospensione e altre installazioni difficili da raggiungere dove le riparazioni sono costose. Valori elettrici adeguati, bloccaggio sicuro e resistenza alle vibrazioni contribuiscono alle prestazioni a lungo termine.

Conclusione fondamentale: la selezione dei connettori RAST dovrebbe concentrarsi sul valore totale del ciclo di vita, combinando un assemblaggio automatizzato efficiente, un approvvigionamento affidabile e connessioni elettriche durevoli piuttosto che il solo prezzo dei componenti.

Conclusione

I connettori RAST forniscono il ponte necessario tra la produzione automatizzata ad alta velocità e l'affidabilità sul campo a lungo termine per l'illuminazione commerciale. Eliminando la saldatura manuale, prevenendo errori di accoppiamento attraverso la codifica fisica e garantendo un'erogazione di potenza solida, questi sistemi proteggono l'integrità delle installazioni architettoniche su larga scala. Basare la selezione finale sull'amperaggio richiesto, sulle capacità di terminazione e sulla conformità ambientale.

1. Calcola i carichi termici e di corrente massimi per tutte le corse degli apparecchi, applicando un fattore di declassamento dell'80% per stabilire una linea di base sicura.

2. Richiedi campioni di componenti fisici per eseguire test interni di accoppiamento, ritenzione e instradamento spaziale all'interno delle estrusioni reali degli apparecchi di illuminazione.

3. Consultare direttamente i produttori di connettori per verificare la compatibilità degli utensili automatizzati e le tolleranze del calibro del filo prima di finalizzare la distinta base.

4. Verifica la conformità di tutti i componenti selezionati alla norma UL 94V-0 e al filo incandescente IEC per garantire la rigorosa aderenza ai codici di costruzione commerciale.

Domande frequenti

D: Cosa significa RAST nei connettori elettrici?

R: RAST sta per Raster Anschluss Steck Technik, un termine tedesco che significa 'Pitch Connection Plug Technology'. È nato come standard industriale per unificare e rendere sicuri i collegamenti elettrici negli elettrodomestici ed è stato successivamente adottato per l'illuminazione commerciale grazie alla sua eccezionale affidabilità meccanica e al supporto per l'assemblaggio automatizzato.

D: Qual è la differenza tra RAST 2.5 e RAST 5.0?

R: I numeri si riferiscono al passo del pin, ovvero alla distanza tra il centro di ciascun contatto, in millimetri. RAST da 2,5 mm è compatto e gestisce correnti inferiori (2 A-4 A) per l'instradamento del segnale. RAST 5,0 mm è più grande, progettato per l'erogazione dell'alimentazione principale e gestisce correnti significativamente più elevate (fino a 16 A).

D: I connettori RAST possono essere utilizzati per strisce LED RGB standard o indirizzabili?

R: Sebbene sia tecnicamente possibile sostituire le connessioni dati a 3 pin o RGB a 4 pin, RAST è generalmente riservato ad apparecchi e driver commerciali in cui sono richiesti bloccaggio meccanico, elevata capacità di corrente ed estrema affidabilità. I connettori a pin standard e non bloccabili rimangono più comuni per le strisce LED consumer leggere.

D: Perché scegliere IDC rispetto alla terminazione a crimpare per i connettori di illuminazione commerciale?

R: La tecnologia IDC (Insulation Displacement Contact) consente la terminazione dei cavi automatizzata e ad alta velocità senza togliere l'isolamento. Crea una connessione coerente e a tenuta di gas che previene l'ossidazione, riducendo drasticamente le ore di manodopera manuale e il tasso di difetti negli ambienti di produzione commerciale ad alto volume.

D: Qual è la corrente nominale massima per un connettore RAST 5.0?

R: I valori nominali standard RAST 5.0 si aggirano generalmente intorno a 10 A. Tuttavia, le varianti specializzate ad alta potenza presentano contatti e alloggiamenti aggiornati che supportano in modo sicuro fino a 16 A, a seconda del calibro specifico del cavo e della temperatura operativa ambientale all'interno dell'apparecchio.

D: I connettori RAST soddisfano gli standard di prova del filo incandescente?

R: Sì, i sistemi RAST più rinomati offrono opzioni di alloggiamento specifiche progettate con materiali termoplastici avanzati progettati per soddisfare i requisiti del filo incandescente IEC 60335-1. Questa certificazione garantisce che il connettore non accenderà i materiali circostanti durante un cortocircuito localizzato, mantenendo la conformità alla sicurezza commerciale.
