Definizione P/N
M20032E -2X N -O
① ② ③ ④
①M20032E: serie HRB, alloggiamento maschio, tipo ad accoppiamento facile
②2: doppia fila;
③N: Numero di pin per fila 3/4 pin
④W: Il colore dell'alloggiamento è bianco

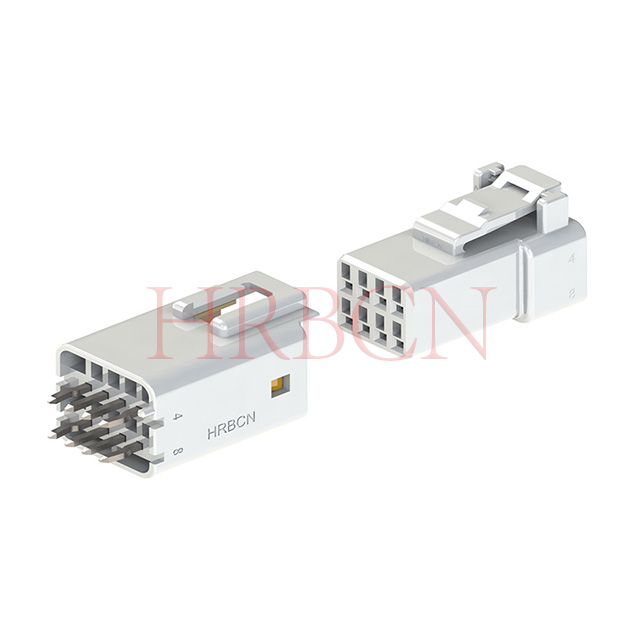

M20036E -2X N -O
① ② ③ ④
①M200336E: serie HRB, intestazione PCB
②2: doppia fila;
③N: Numero di pin per fila 3/4 pin
④W: Il colore dell'alloggiamento è bianco
Caratteristiche principali
Grado di impermeabilità e protezione dalla polvere IP67 secondo IEC 60529 per condizioni operative esterne polverose e umide
Spina dell'alloggiamento a doppia fila e basetta PCB, design compatto ad alta densità per un'interconnessione affidabile da cavo a scheda
Il meccanismo di blocco secondario TPA impedisce il ritiro del terminale in caso di vibrazioni e urti, per un'affidabilità del cablaggio a lungo termine
Custodia ignifuga PBT UL94 V‑0, contatti in lega di rame stagnato
Ampia temperatura operativa: Alloggiamento: -40℃ ~ +130℃; Intestazione PCB: -40℃ ~ +120℃
Potenza nominale 3 A/100 V CA/CC, supporta cavi di diametro AWG 22‑24
Gli elementi di tenuta in silicone integrati garantiscono una tenuta completa quando completamente accoppiati

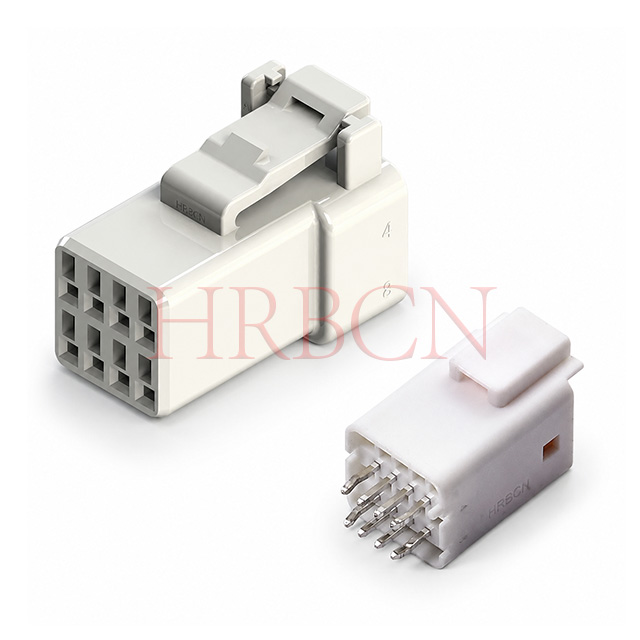

Disponibile in configurazioni a doppia fila 2×3 pin e 2×4 pin
Conformità RoHS e REACH
Approvato UL
Accoppiamento e disaccoppiamento facili

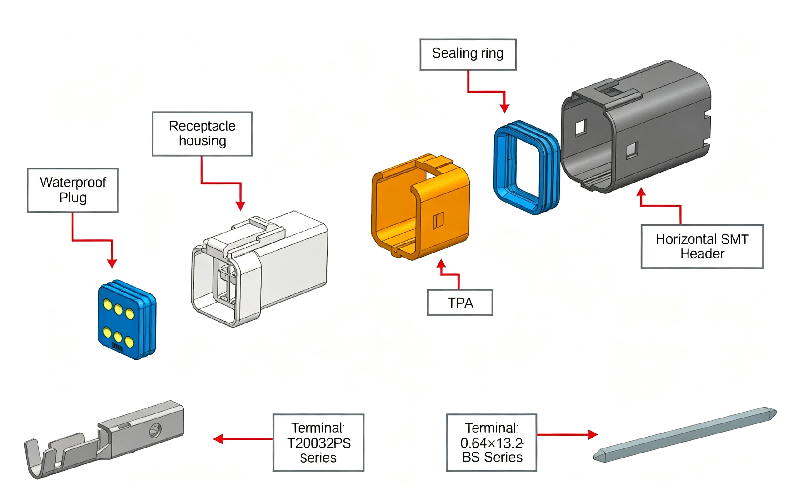

Vista esplosa
Guarnizioni impermeabili, anelli di tenuta, fermi e terminali crimpati funzionano insieme agli alloggiamenti delle prese e alla basetta PCB per fornire interconnessioni elettriche affidabili, a tenuta stagna e a prova di polvere.
Campi di applicazione
I connettori impermeabili HRB sono ampiamente utilizzati in molteplici scenari applicativi in condizioni difficili, fornendo un segnale stabile e
trasmissione di potenza per dispositivi outdoor e orientati alla mobilità.
- Attrezzatura da esterno : tosaerba e altri macchinari da giardino, resistono alla polvere, all'umidità e alle fluttuazioni della temperatura esterna.
- Sistema Surround a 360° per veicoli : sistemi di imaging panoramico per autoveicoli, connessione affidabile per il segnale della telecamera del veicolo
trasmissione.
- UAV agricolo : droni per irrorazione agricola, resistenti all'umidità, alla polvere e agli ambienti difficili delle aziende agricole.
- Telecamera per la retromarcia automobilistica : cablaggio della telecamera per la retromarcia dell'automobile, uscita del segnale stabile per i componenti di visione del veicolo.
- Biciclette da esterno : biciclette elettriche e da esterno, connessione duratura per circuiti di alimentazione e segnale.
- Sedia a rotelle elettrica : sedie a rotelle elettriche per la mobilità, garantiscono un'interconnessione elettrica sicura e affidabile per gli ausili alla mobilità.
