D: Che tipo di connettori sono questi?
R: Sono tutti alloggiamenti femmina scheda-scheda a doppia fila con passo da 1,27 mm, progettati per l'accoppiamento diretto su PCB.

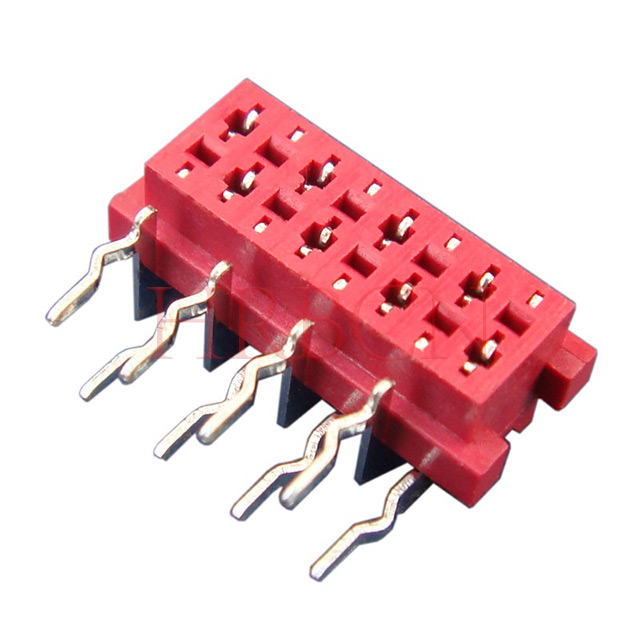

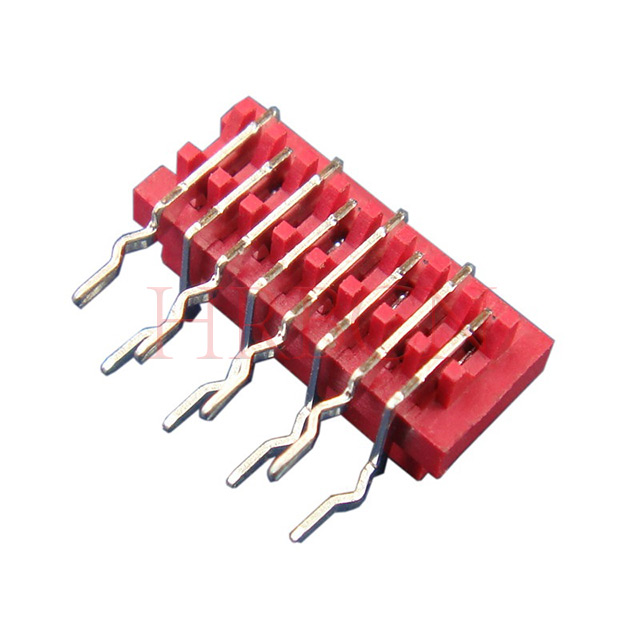

M25481R: connettore femmina a bordo | Ingresso laterale | IMMERSIONE

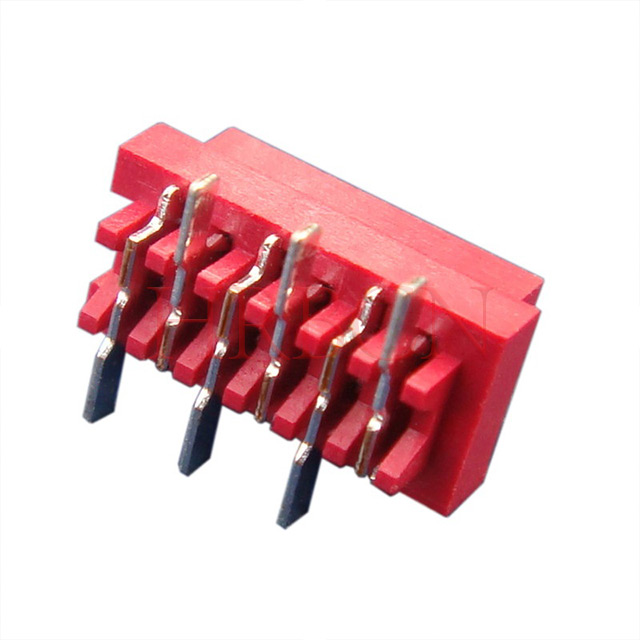

M25482:Connettore femmina a bordo | SMD | Tipo normale

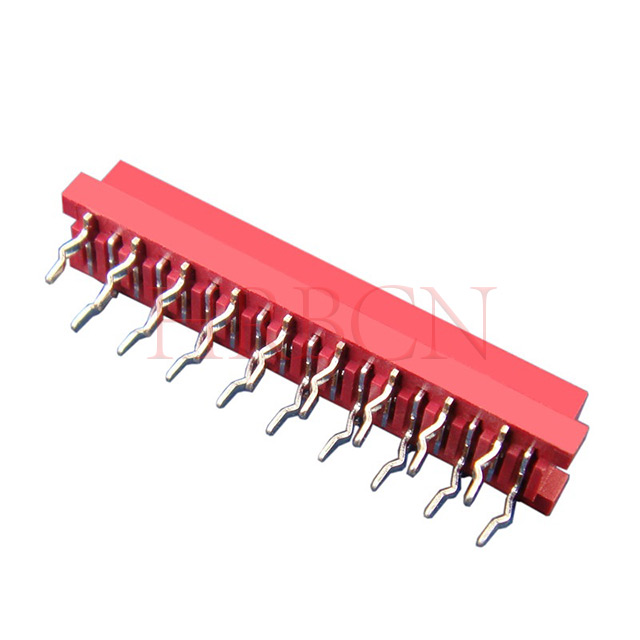

M25481 :Connettore femmina a bordo | Voce superiore | IMMERSIONE
M25484R :Connettore femmina a bordo | SMD con ingresso dall'alto con chiusure

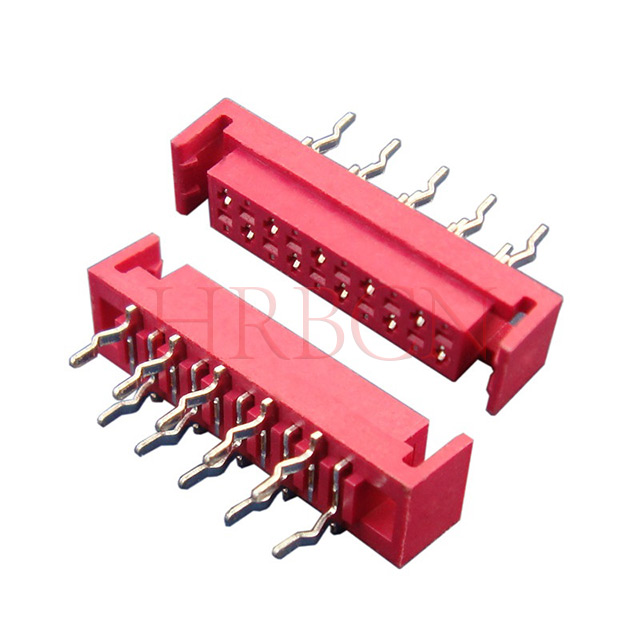

M25484 :Connettore femmina a bordo | Ingresso dall'alto con chiusure
D: Come selezionare tra questi connettori femmina integrati?R: Selezionare in base a tre fattori chiave: direzione di accoppiamento (ingresso dall'alto/ingresso laterale), tipo di montaggio su PCB (DIP/SMD) e se è necessario il fermo di bloccaggio.
D: Quando scegliere il tipo di ingresso laterale?
R: Scegli M25481R se il tuo PCB consente solo l'accoppiamento laterale o se lo spazio di installazione superiore non è sufficiente.
D: Qual è la differenza tra le versioni DIP e SMD? R: I modelli DIP sono adatti alla saldatura ad onda e alla saldatura manuale. I modelli SMD sono adatti alla saldatura a rifusione, consentono di risparmiare spazio sul PCB e supportano la produzione automatica su nastro e bobina.
D: Ho bisogno di un connettore con fermi? R: Scegli M25484 o M25484R con fermi per apparecchiature che lavorano sotto vibrazioni o movimenti frequenti, per mantenere la connessione stabile e anti-allentamento. Per un utilizzo statico generale sono sufficienti i tipi normali senza chiavistelli.
D: Qual è il tono di questo alloggio femminile?
R: Adotta il passo standard a doppia fila da 1,27 mm, caratterizzato da un'elevata compatibilità con le intestazioni dei pin corrispondenti.
D: Quali sono i numeri di pin disponibili?
R: Numeri di pin personalizzabili da 2 pin a 24 pin per soddisfare vari requisiti di layout PCB.
D: Di che materiale è fatta la custodia?
R: L'alloggiamento è in plastica tecnica PA46 rossa con classificazione ignifuga UL94 V-0, eccellente in termini di resistenza al calore e isolamento.
D: Quali sono i valori elettrici?
A: Corrente nominale 1 A max e tensione nominale 100 V CA/CC, ideale per la trasmissione del segnale.
D: Qual è l'intervallo di temperatura operativa?
R: Funziona stabilmente tra -40℃ e +105℃, adatto alla maggior parte degli ambienti industriali e commerciali.
D: Ho bisogno di fili o cavi per il collegamento?
R: No. È puramente per la connessione scheda-scheda. Due PCB si collegano direttamente accoppiandosi insieme.
D: I contatti sono durevoli?
R: I contatti interni sono realizzati in bronzo fosforoso con placcatura in stagno, bassa resistenza di contatto e buone prestazioni antiossidanti per una lunga durata.
D: Ha un design anti-inserimento errato?
R: Sì. La chiave di polarizzazione integrata previene l'accoppiamento inverso e gli errori di assemblaggio.
D: Questo prodotto è conforme all'ambiente?
R: Tutti i prodotti sono pienamente conformi agli standard RoHS per l'applicazione sul mercato globale.
D: Quale processo di saldatura supporta l'intestazione DIP?
R: Design DIP a foro passante verticale (serie M25481, serie M25481R e serie M25484), compatibile con la saldatura a onda e la saldatura manuale.
D: Quale processo di saldatura supporta l'intestazione SMD?
A: Adotta un design a montaggio superficiale (serie M25482 e serie M25484R), adatto per la saldatura a rifusione. Per la produzione automatizzata è disponibile l'imballaggio su nastro e bobina.
