Basetta DIP verticale a doppia fila con passo 1,27 mm M2548-2xN(P)

Condividi su:

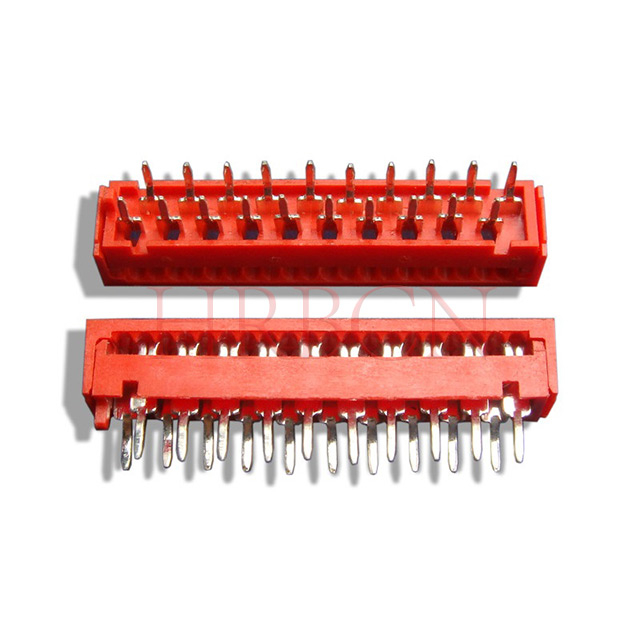

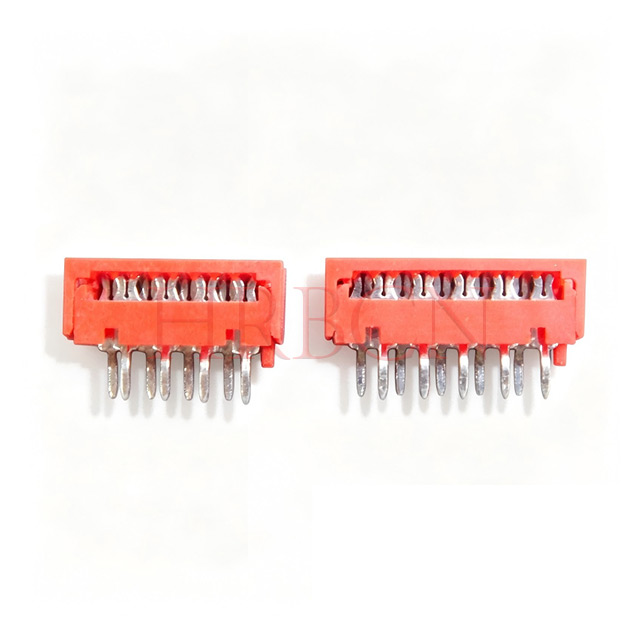

Basetta DIP verticale a doppia fila con passo 1,27 mm M2548-2xN(P)

M2548-2xN(P)

Basetta con foro passante verticale con passo da 1,27 mm ad alta densità progettata per la terminazione IDC del cavo a nastro. Doppia fila, montaggio DIP, ideale per connessioni di segnale con vincoli di spazio in droni, controlli industriali ed elettronica di consumo.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
M2548-2xN(P)
marchio prodotto:
HRB
Codice Prodotto:
8536909000

Definizione

Connettore da nastro a scheda con passo da 1,27 mm, DIP, doppia fila, da 4 a 24 pin

Parte n.		Dimensions	Parte n.		Dimensions
TIPO UL94V-0	Circuiti	Dim: UN MAX	TIPO UL94V-0	Circuiti	Oscura:A
M2548-2×2(P)	4	8.60	M2548-2×8(P)	16	23.80
M2548-2×3(P)	6	11.10	M2548-2×9(P)	18	26.30
M2548-2×4(P)	8	13.60	M2548-2×10(P)	20	28.90
M2548-2×5(P)	10	16.20	M2548-2×11(P)	22	31.40
M2548-2×6(P)	12	18.70	M2548-2×12(P)	24	34.00
M2548-2×7(P)	14	21.30

Caratteristiche

Passo: 1,27 mm, doppia fila
Montaggio: DIP verticale (foro passante) per una facile saldatura
Terminazione: IDC (connessione a spostamento di isolamento) per cavo piatto/a nastro
Circuiti: 4–24 posizioni
Corrente nominale: 1A; Tensione nominale: 100 V CA/CC
Custodia: UL94 V‑0 per alte temperature
Terminale: bronzo fosforoso, stagnato per una buona conduttività
Temperatura operativa: -40℃ ~ +105℃
Conforme alla direttiva RoHS

Applicazione

Cablaggio interno drone e UAV
Apparecchiature di controllo e test industriali
Dispositivi medici
Elettronica di consumo ed elettrodomestici
Connessioni scheda-cavo a livello di segnale

D: Qual è il passo di questo connettore?

R: Il connettore presenta un passo standard di 1,27 mm con design a doppia fila.

D: Quali sono i numeri di pin disponibili?

R: Offriamo molteplici opzioni da 2 pin fino a 24 pin per soddisfare diversi requisiti di cablaggio.

D: Di che colore è l'alloggiamento dell'isolante?

R: L'alloggiamento è rosso, realizzato in materiale ignifugo UL94 V-0.

D: Che tipo di montaggio adotta questa intestazione?

R: È un montaggio a foro passante verticale (DIP), adatto per la saldatura a onda e manuale.

D: Quale tipo di cavo può essere abbinato?

R: È progettato per cavo a nastro piatto con terminazione IDC, compatibile con cavi 28AWG.

D: È facile da montare?

R: Sì. La struttura IDC consente una connessione del cavo veloce e stabile senza complessi strumenti di crimpatura.

D: Quali sono la corrente e la tensione nominali?

R: La corrente nominale è 1 A e la tensione nominale è 100 V CA/CC. Viene utilizzato principalmente per la trasmissione del segnale.

D: Qual è l'intervallo di temperatura operativa?

R: La temperatura di funzionamento varia da -40°C a +105°C, supportando l'uso in vari ambienti difficili.

D: Di che materiale sono fatti i contatti?

R: I contatti sono realizzati in bronzo fosforoso con placcatura in stagno, garantendo una buona conduttività e resistenza all'ossidazione.

D: Per quali dispositivi è ampiamente utilizzato questo connettore?

R: È ideale per l'automazione industriale, apparecchiature di prova, robotica, elettronica automobilistica, dispositivi audio e video ed elettronica di consumo.

D: Può sostituire i tradizionali connettori cavo-scheda IDC da 1,27 mm?

R: Sì. Segue gli standard industriali universali ed è completamente compatibile con i prodotti di interfaccia con le stesse specifiche.

D: Potete fornire numeri PIN personalizzati?

R: Il servizio personalizzato è disponibile. Contatta il nostro team per le tue esigenze specifiche.

D: Il prodotto è conforme alle normative ambientali?

R: Tutti i prodotti sono conformi agli standard RoHS e REACH.
