Definizione P/N
P5012XWXXXXX----
① ② ③ ④ ⑤
①: numero di serie dell'articolo HRB
②: Numero di pin: 2-8
③: Colore alloggiamento: bianco
④: Codice di accesso: 000-999
⑤: Codice di blocco: A0, A1, A2, B0, B1, B2, ecc.
T8800BSX-
① ②
①: numero di serie dell'articolo HRB
②: dimensione del filo
Per quanto riguarda l'alloggiamento e i terminali a crimpare della serie P5012 e T8800BS, di seguito sono elencati esempi di configurazioni di codifica. Altre opzioni di codifica standard sono disponibili su richiesta. Si prega di contattare le vendite HRB per ulteriori dettagli.
Numero di pin (2-8 pin) | Codice HRB Esempi di chiavi | Passo (mm) |
2
| P5012-2-W-000-A0 P5012-2-W-022-A0 P5012-2-W-041-A0 ecc. | 5.0 |
| 3 | P5012-3-W-001-A0 P5012-3-W-034-A0 P5012-3-W-042-A0 ecc. | 5.0 |
Codice HRB | SPQ/Bobina (pezzi) | Dimensione del filo |
| T8800BS-2 | 2500 | 0,5-1,0 mm2 |
| T8800BS-2-K | 2500
| 1,0-2,5 mm2 |
T8800BS-2A-K
| 2500 | 2,5-4,0 mm2 |
Parametri tecnici

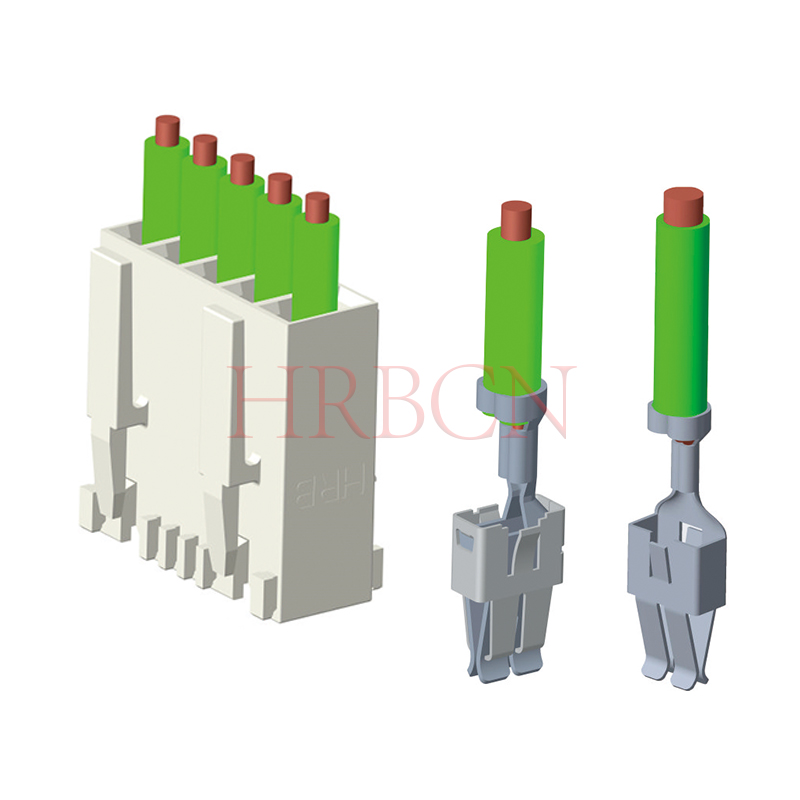

Custodia serie P5012:
Temperatura operativa: -40 ℃ ~ + 120 ℃
Resistenza di isolamento: 1000 mΩ min.
Materiale: Custodia: Nylon66 UL94V-0
GWT: 750 ℃ IEC-60335-1
Terminale serie T8800:
Corrente nominale: 7 A CA/CC max.
Tensione nominale: 250 V CA/CC max.
Resistenza di contatto: 10 mΩ max.
Materiale: ottone, stagnato.

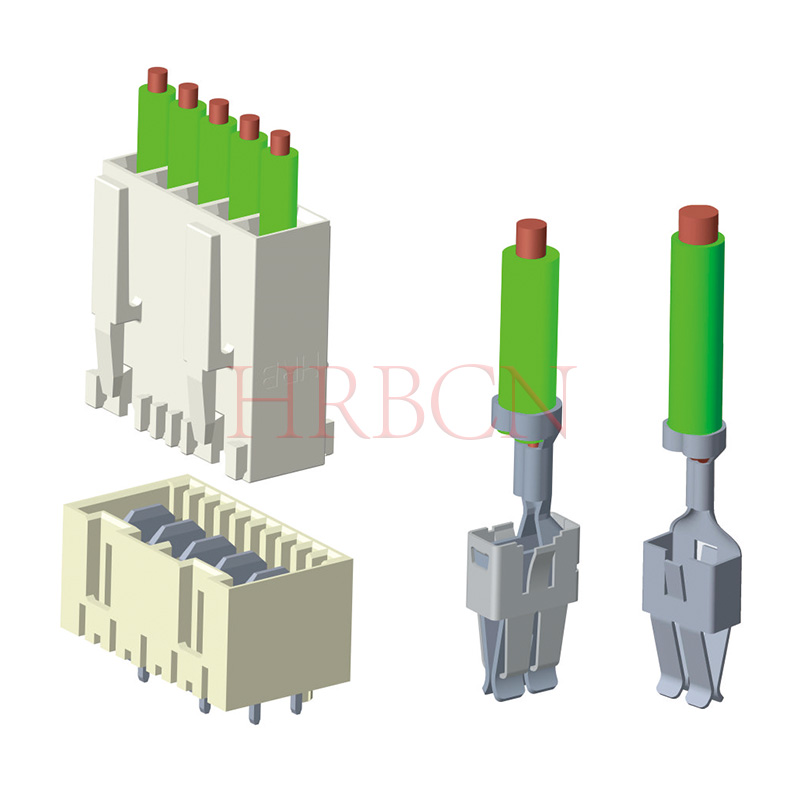

Parti accoppiate
Intestazione pin serie HRB RAST 5.0 M940X
